R&S®DST200
RF 診斷暗室（400 MHz – 18 GHz，>110 dB 屏蔽）
- 類別: 天線測試系統與 OTA 暗室
- 製造商: Rohde & Schwarz
- 頻率範圍: 400 MHz 至 18 GHz
- RF 屏蔽效能: > 110 dB
- 暗室設計: 全無回波（anechoic）RF 暗室，配備錐形 RF 吸波材料
- 吸波材料: 錐形 RF 吸波材料（pyramidal RF absorbers）
- 定位器類型: 手動 / 自動 3D 定位器（選配）
- 支撐結構材質: 極低相對介電常數材料（Rohacell）
- 測試天線類型: 寬頻交叉極化或圓極化測試天線（單模組，可由客戶自行更換）
- OTA 測試功能: TRP、TIS、共存測試
- 校準方式: 支援現場校準（參考天線選配）
- 控制軟體: R&S®AMS32（OTA 量測軟體）
- 供電: 100 V 至 240 V AC（透過 R&S®DST-B104 進線面板）
- 適用環境: 研發實驗室桌面型，適用於產品設計與最佳化各階段
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®DST200 是一款緊湊型 RF 屏蔽全無回波暗室，專為無線裝置在研發階段進行輻射測試而設計。其緊湊外形可放置於任何研發實驗室工作臺，適合在產品設計與最佳化的各個階段隨時使用。DST200 涵蓋 400 MHz 至 18 GHz 寬頻範圍，屏蔽效能超過 110 dB，能有效模擬自由空間條件，最大限度降低對受測裝置（EUT）及天線的寄生負載與失諧影響。配合 R&S®AMS32 軟體，可執行 TRP、TIS 及共存測試，協助產品在最終型式認可時達到高首次通過率，節省時間與成本。
主要特點
- 頻率範圍 400 MHz 至 18 GHz，屏蔽效能超過 110 dB 的全無回波 RF 暗室
- 採用最佳化錐形 RF 吸波材料佈局，在腔體內實現自由空間條件，有效抑制 EUT 寄生負載與天線失諧
- 寬頻單模組測試天線（交叉極化或圓極化），可由客戶自行更換，維護便利
- 獨特機械設計確保長期維持高效屏蔽效能

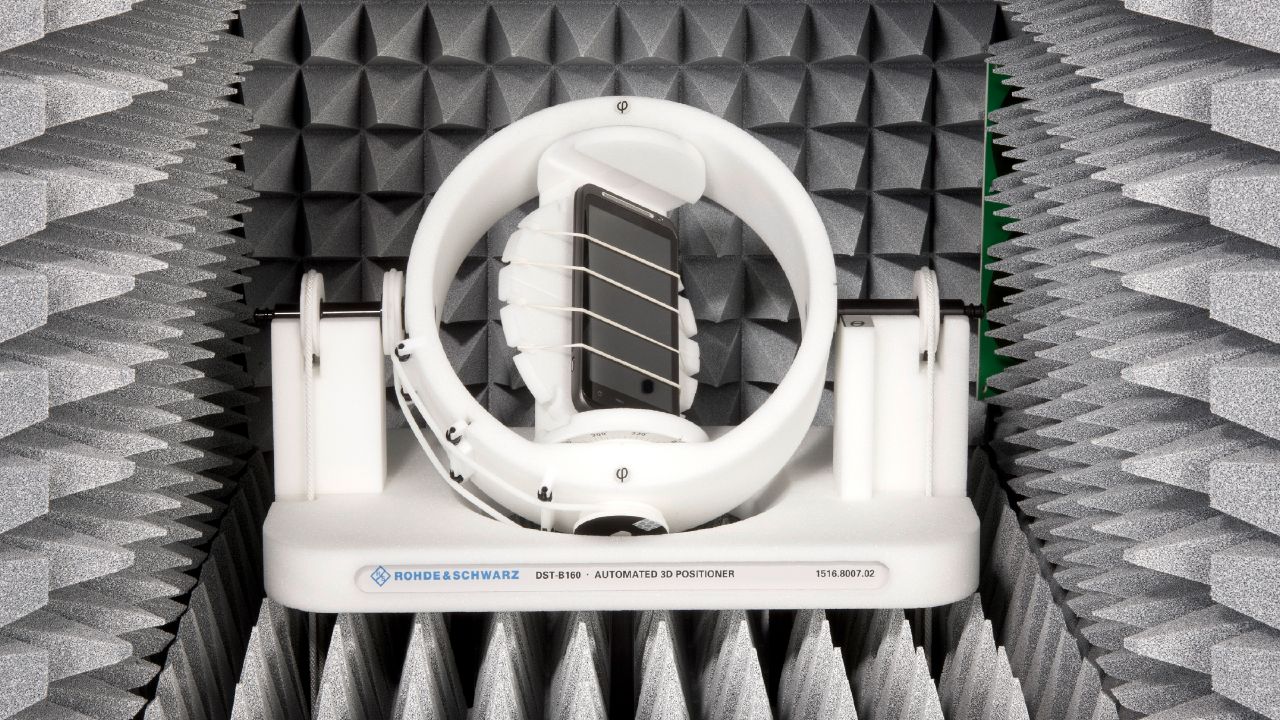

- 可選配自動 3D 定位器，配備伺服馬達控制與光學定位感測器，支援完整 OTA 球面掃描
- 支撐結構採用極低相對介電常數材料（Rohacell），最小化腔體內 RF 干擾
- 可選配參考天線進行現場校準，確保量測精度可溯源
- R&S®AMS32 軟體提供即用型測試範本，支援 TRP、TIS 及共存（coexistence）測試
- 緊湊桌面型設計，可在研發、品質保證、量產及售後服務各階段使用
- 提升產品最終型式認可（type approval）首次通過率，縮短上市時程
典型應用
- 研發（R&D）階段無線裝置輻射效能驗證
- 品質保證（QA）測試
- 量產診斷與品質管控
- 售後服務與維修診斷
- TRP（總輻射功率）與 TIS（總等效全向靈敏度）量測
- 多無線業務共存（coexistence）測試
- 天線效能與方向圖量測（搭配 3D 定位器）
