R&S®UWB HEAD CM-Z310A
UWB 超寬頻測試擴展模組（4 – 13 GHz，搭配 CMP200）
- 類別: 無線裝置測試系統
- 製造商: Rohde & Schwarz
- 頻率範圍: 4 to 13 GHz
- 每 CMP200 埠額外 RF 路徑數: 4
- 最大 RF 路徑數（搭配 3 個 UWB HEAD）: 12 路徑 / 儀器
- 靈敏度測試下限: -110 dBm
- 內建低雜訊放大器（LNA）: 有（提升空中傳輸 SNR）
- 內建可程式衰減器: 有（逐步可程式化）
- 最大連接 UWB HEAD 數量（單台 CMP200）: 3
- 相容屏蔽腔體: R&S®ATS800R、R&S®CMQ200、R&S®CMQ500
- 安裝位置: 屏蔽腔體背面

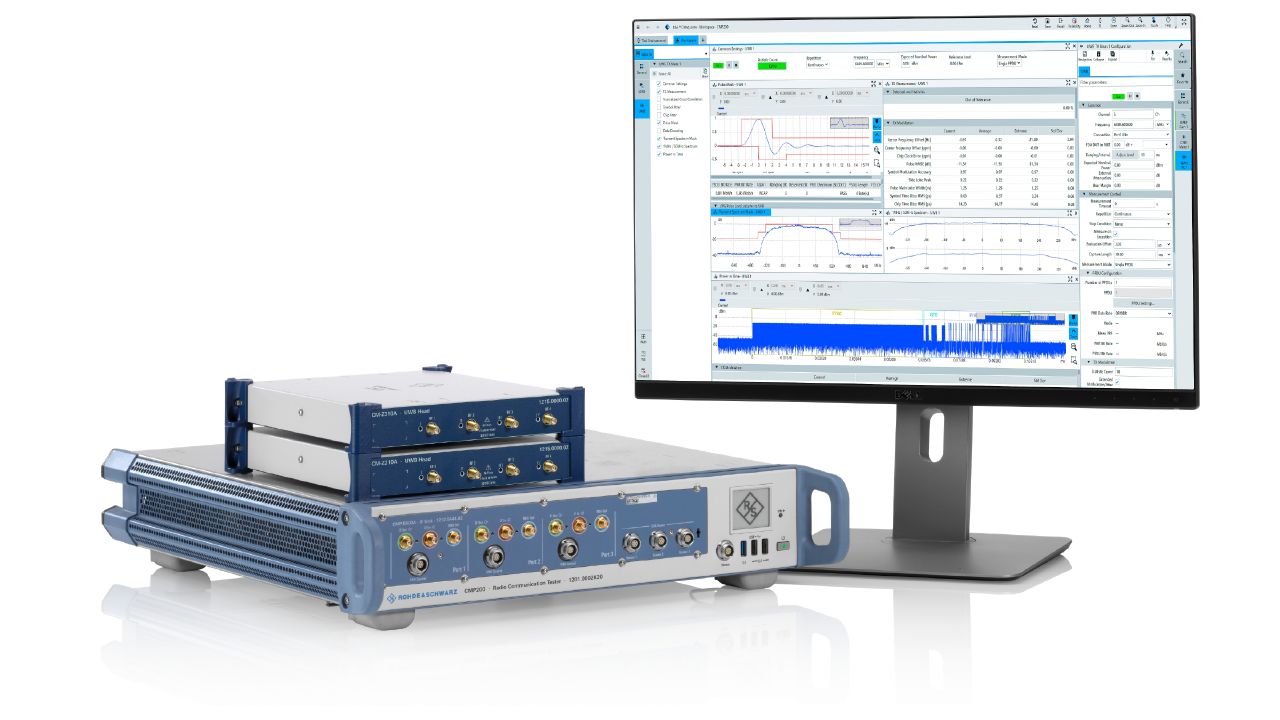

- 主要配套儀器: R&S®CMP200 無線電通訊測試儀
- 訂購料號（基本型）: 1215.0000.base
- 資料表: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽

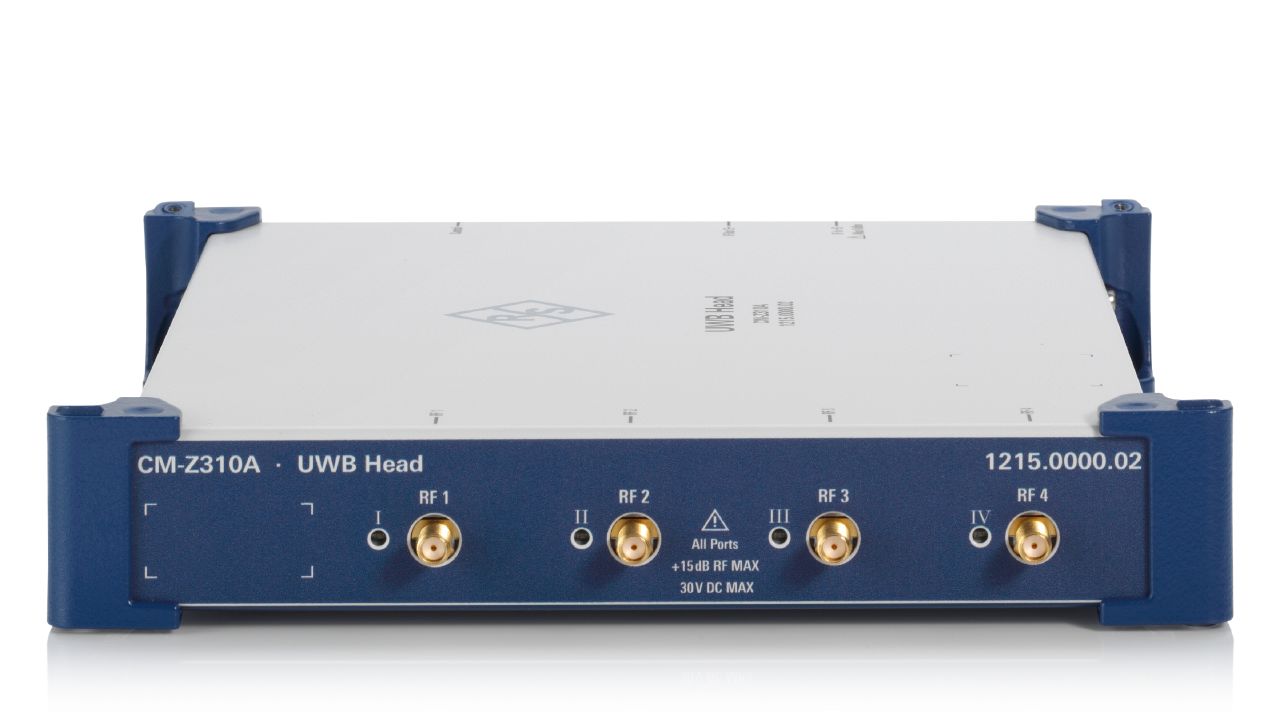

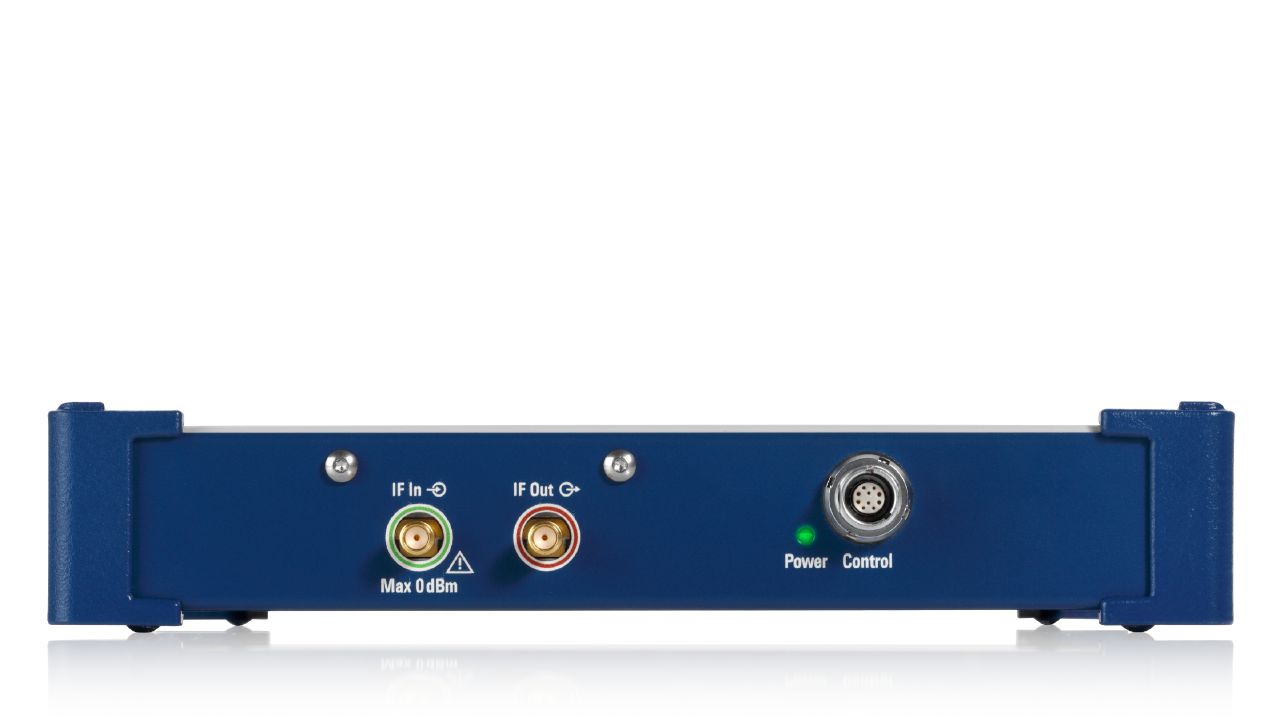

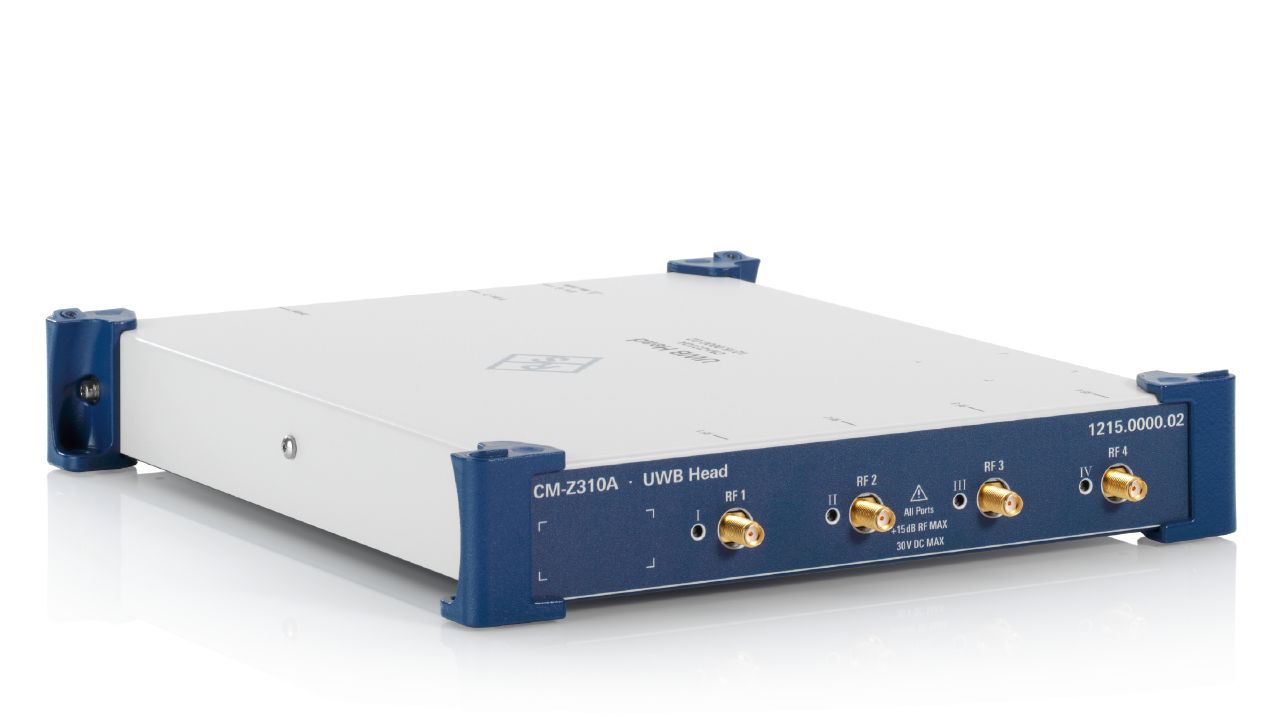

R&S®UWB HEAD CM-Z310A 是專為 UWB（超寬頻）裝置測試設計的完全整合式前端擴展模組，與 R&S®CMP200 無線電通訊測試儀搭配使用。本模組可提供每個 CMP200 埠四條額外的 RF 路徑，支援多天線連接，大幅提升測試效率並節省空間。安裝於 R&S®ATS800R 或 R&S®CMQ200/500 屏蔽腔體背面後，內建低雜訊放大器可顯著改善空中測試（OTA）的訊號品質。內建可程式步進衰減器可將靈敏度測試延伸至 -110 dBm，適用於 R&D 開發與量產測試環境。單台 CMP200 最多可連接 3 個 UWB HEAD，合計提供 12 條 RF 路徑。
主要特點
- 每個 CMP200 埠提供 4 條額外 RF 路徑，支援多天線同時連接，大幅提升系統連通性與測試彈性
- 最多可將 3 個 UWB HEAD 連接至單台 CMP200，合計提供 12 條 RF 路徑，輕鬆應對複雜應用場景
- 內建低雜訊放大器（LNA），顯著提升 UWB 空中（OTA）測試的訊號雜訊比（SNR），確保量測準確性
- 設計於 R&S®ATS800R 及 R&S®CMQ 系列屏蔽腔體背面直接安裝，整合度高、部署便利
- 作為 R&S®CMP200 的完全整合式延伸前端，透過可程式衰減器將輸出功率精確調整至連接器端，並可進行靈敏度測試至 -110 dBm
- 支援傳導量產應用（conducted production）及空中測試（OTA）雙模式，適用於 R&D 及量產環境
典型應用
- UWB 裝置 RF 校準與驗證測試（含 FiRa 聯盟規範）
- UWB 空中（OTA）效能特性測試，包含飛行時間（ToF）及到達角（AoA）量測
- UWB 裝置研發階段效能表徵、校準與驗證（如智慧門鎖、精確定位、汽車 PEPS 系統）
- 與 R&S®CMP200 搭配之多天線傳導量產測試，支援高通量生產線
- 搭載 R&S®ATS800R / R&S®CMQ 屏蔽腔體的 OTA 系統整合測試
可用機型 ／ 型號變體
本系列提供以下 1 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®UWB HEAD CM-Z310A（基本型） (1215.0000.base) | UWB 前端擴展模組，提供每 CMP200 埠 4 條額外 RF 路徑 | 詢價 → |
