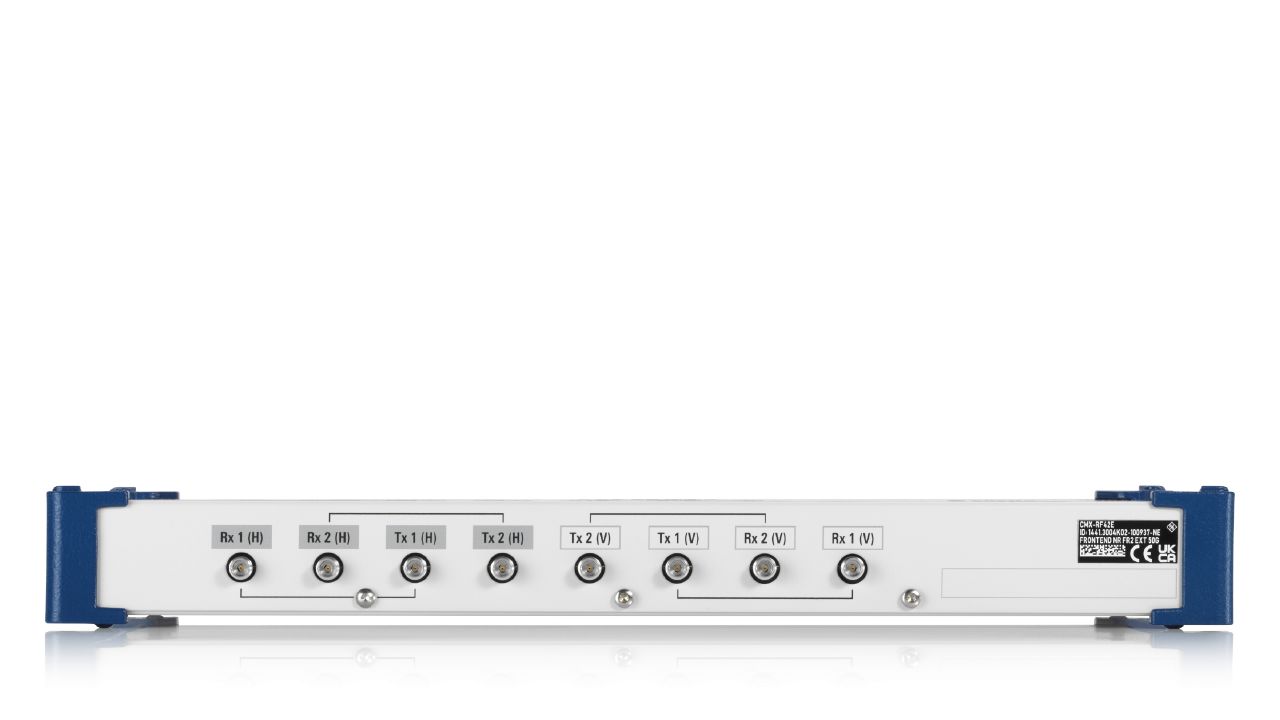

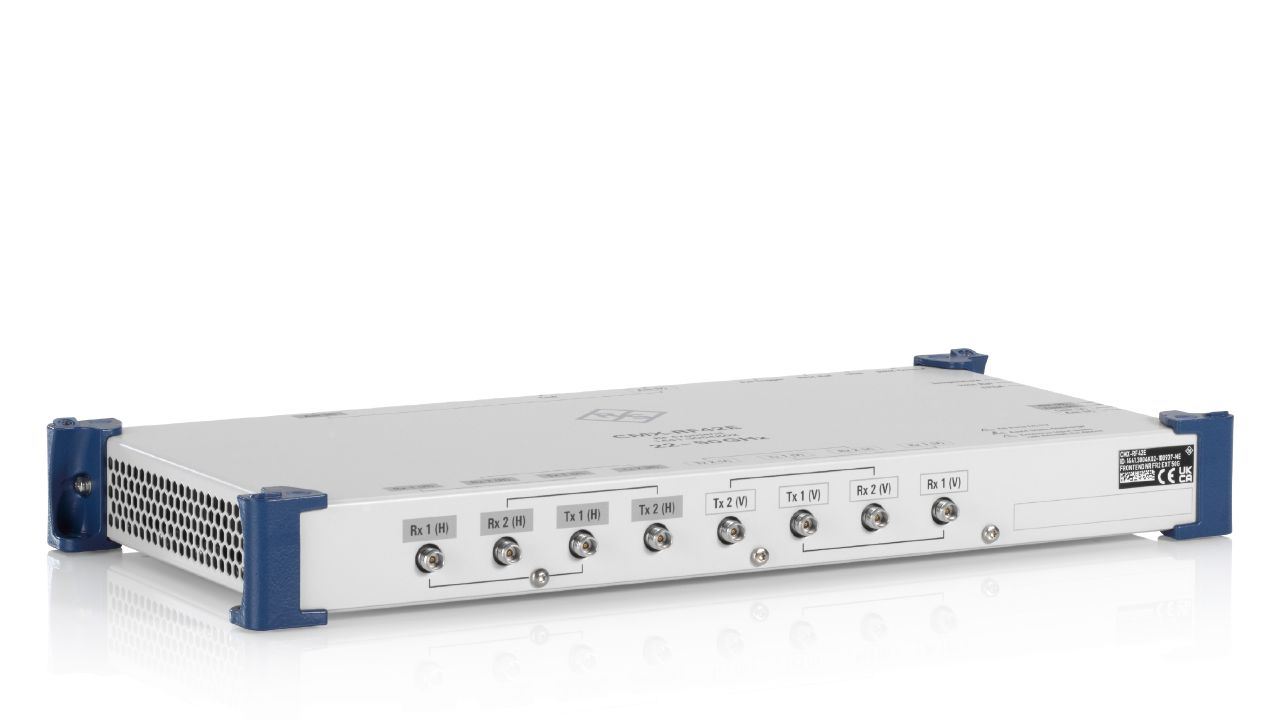

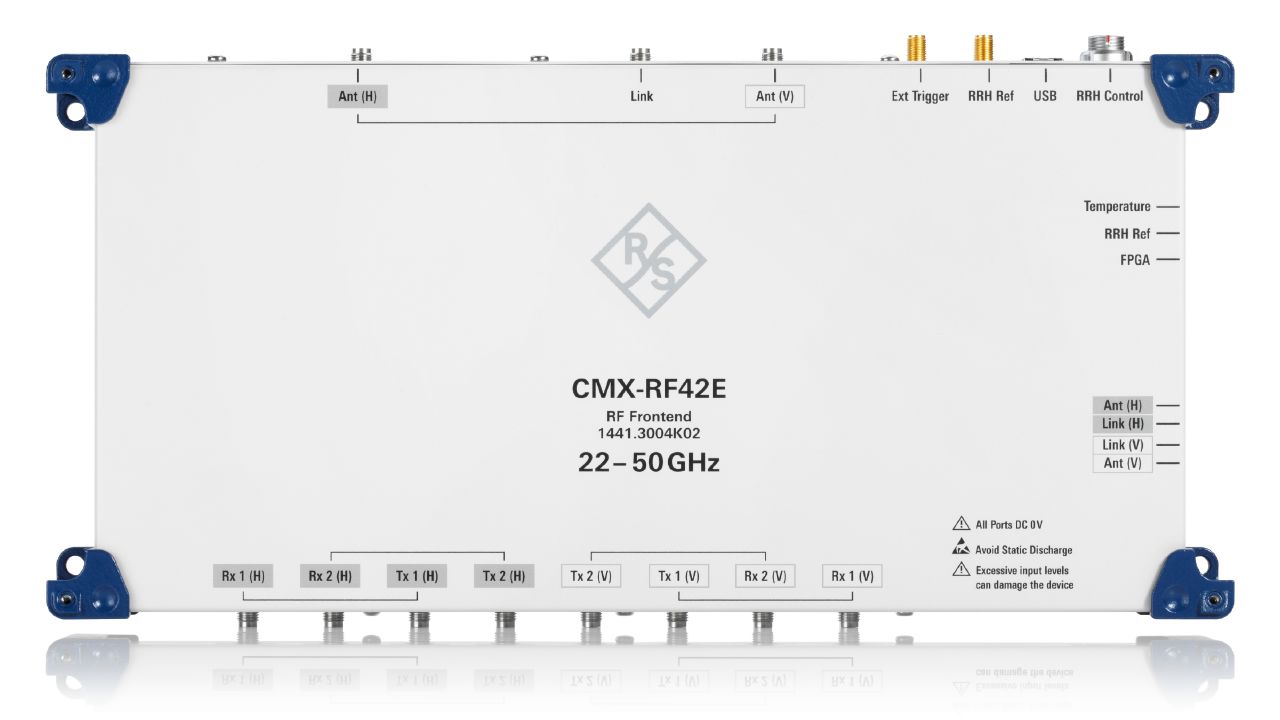

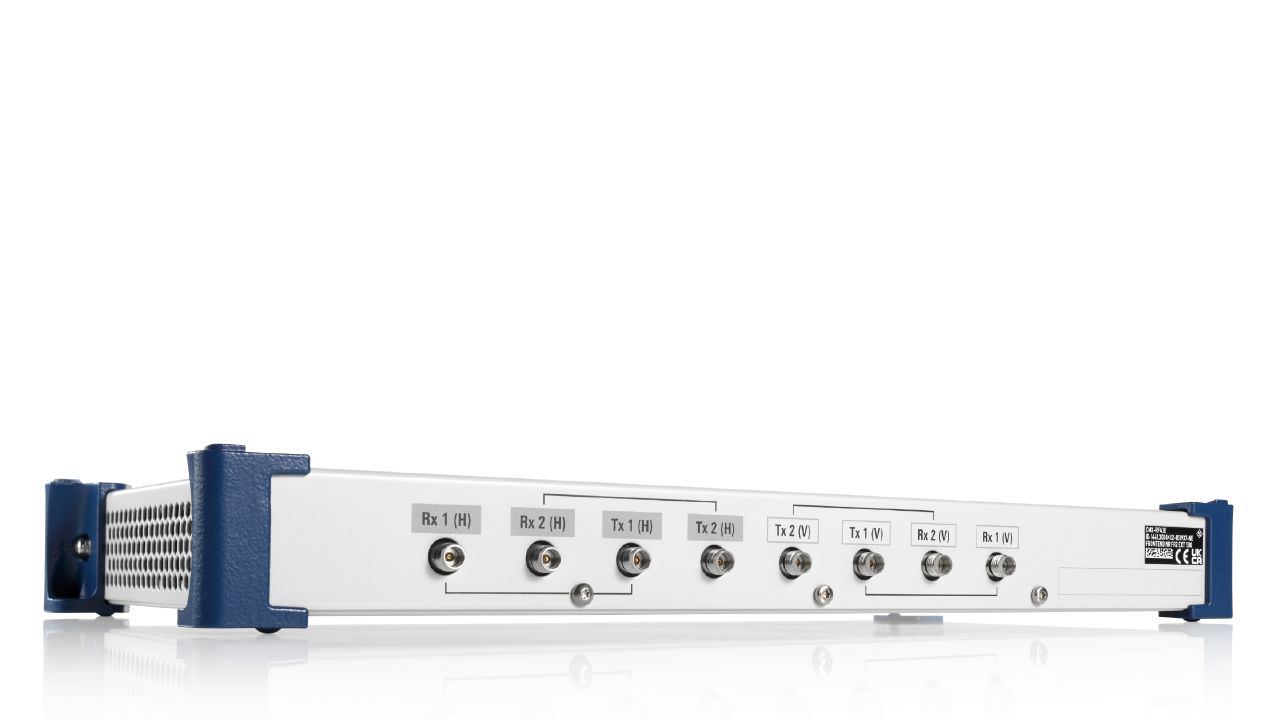

R&S®CMX-RF42E
主動式射頻前端（21.84 – 50.20 GHz，5G mmWave）
- 類別: 無線裝置測試系統
- 製造商: Rohde & Schwarz
- 頻率範圍: 21.84 GHz 至 50.2 GHz（涵蓋全部 3GPP FR2-1 頻段）
- 支援頻段: 3GPP FR2-1：n257、n258、n259、n260、n261、n262
- 射頻頭聚合: 最多可聚合 4 個射頻頭之訊號
- 放大器架構: TX 及 RX 雙向採用高線性度、低雜訊放大器
- 動態範圍: 顯著擴展系統動態範圍，超越 3GPP 規格要求
- 訊雜比（SNR）: 全頻段 SNR 增強（透過高線性度低雜訊放大器實現）
- 載波聚合: 支援 FR2-1 跨頻段載波聚合（Interband CA）
- 相容射頻頭: R&S®CMXHEAD50 / R&S®CMXHEAD50-Evo
- 母系統: R&S®CMX500 5G 一體式訊號測試儀
- 設計特點: 同級產品中體積最緊湊的主動式設備
- 訂購料號: 1441.3004K02
- 應用標準: 符合 3GPP TS 38.521（EIRP、EIS、TRP、CDF 量測）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®CMX-RF42E 是同級產品中體積最緊湊的主動式射頻前端，專為 5G FR2 毫米波（mmWave）量測而設計，可將 R&S®CMX500 的量測頻率擴展至 50 GHz。本設備可聚合最多 4 個 R&S®CMXHEAD50 射頻頭的訊號，涵蓋 21.84 GHz 至 50.2 GHz 全範圍，完整支援 3GPP FR2-1 頻段（n257 至 n262）。內建高線性度、低雜訊放大器（TX 及 RX 雙向），顯著提升系統動態範圍與訊雜比（SNR），實現更高的下行效能及更強的上行靈敏度，超越 3GPP 規格要求。同時支援跨頻段載波聚合（Interband CA），從早期研發驗證至最終認證與法規符合性測試提供完整解決方案。
主要特點
- FR2-1 全頻段支援（最高 50 GHz）：涵蓋 21.84 GHz 至 50.2 GHz 全頻段，支援 3GPP FR2-1 所有頻段（n257、n258、n259、n260、n261、n262），包括 Ka 頻段（非地面網路 NTN），為毫米波裝置提供完整測試覆蓋。
- 多射頻頭訊號聚合：可聚合最多 4 個 R&S®CMXHEAD50 或 CMXHEAD50-Evo 射頻頭的 TX/RX 訊號，合併、放大並衰減來自多個訊號源的射頻訊號，支援跨頻段載波聚合等進階測試情境。
- 大幅擴展動態範圍與 SNR：透過 TX 與 RX 雙向高線性度、低雜訊放大器，顯著擴展系統動態範圍，增強全頻段訊雜比（SNR），實現更高的下行效能及更強的上行靈敏度，超越 3GPP 規格要求。
- 跨頻段載波聚合（Interband CA）：支援將 FR2-1 中高低頻段的多個載波合併為單一輸入串流，提供跨頻段載波聚合測試能力，助力 5G Advanced 多載波情境驗證。
- 同級最緊湊主動式設備：整合多源訊號聚合、放大與衰減功能於緊湊機體，易於系統整合至 OTA 測試腔體環境（如 R&S®ATS800R）。
- 全流程測試覆蓋：從早期研發驗證至最終法規認證（3GPP TS 38.521），提供完整的 5G FR2 射頻測試能力，支援 EIRP、EIS、TRP 及 CDF 量測，確保符合各地區法規要求。
典型應用
- 5G mmWave 研發測試：為次世代 5G FR2 射頻設計提供早期研發驗證能力，超越規格的動態餘裕可應對複雜的毫米波測試情境。
- 跨頻段載波聚合（Interband CA）測試：將 FR2-1 高低頻段的多個載波聚合為單一串流，供 OTA 測試腔體的饋入天線使用，支援 5G Advanced 載波聚合場景驗證。
- 3GPP 一致性與法規符合性測試：搭配 R&S®ATS800R 或 R&S®ATS1800C OTA 測試腔體，依 3GPP TS 38.521 規範執行 EIRP、TRP、CDF 等量測，滿足認證與法規要求。
- 毫米波 OTA 量測：與 R&S®CMX500 及 CMXHEAD50 系列射頻頭協同作業，在 OTA 環境中執行高準確度 5G FR2 空中介面（OTA）量測。
- Ka 頻段非地面網路（NTN）測試：支援 Ka 頻段量測，適用於衛星通訊及非地面網路（NTN）裝置的 FR2 RF 效能驗證。
可用機型 ／ 型號變體
本系列提供以下 1 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®CMX-RF42E (1441.3004K02) | 擴展型主動式射頻前端，21.84 GHz 至 50.2 GHz，支援 3GPP FR2-1 全頻段（n257–n262），可聚合最多 4 個 CMXHEAD50 射頻頭 | 詢價 → |
