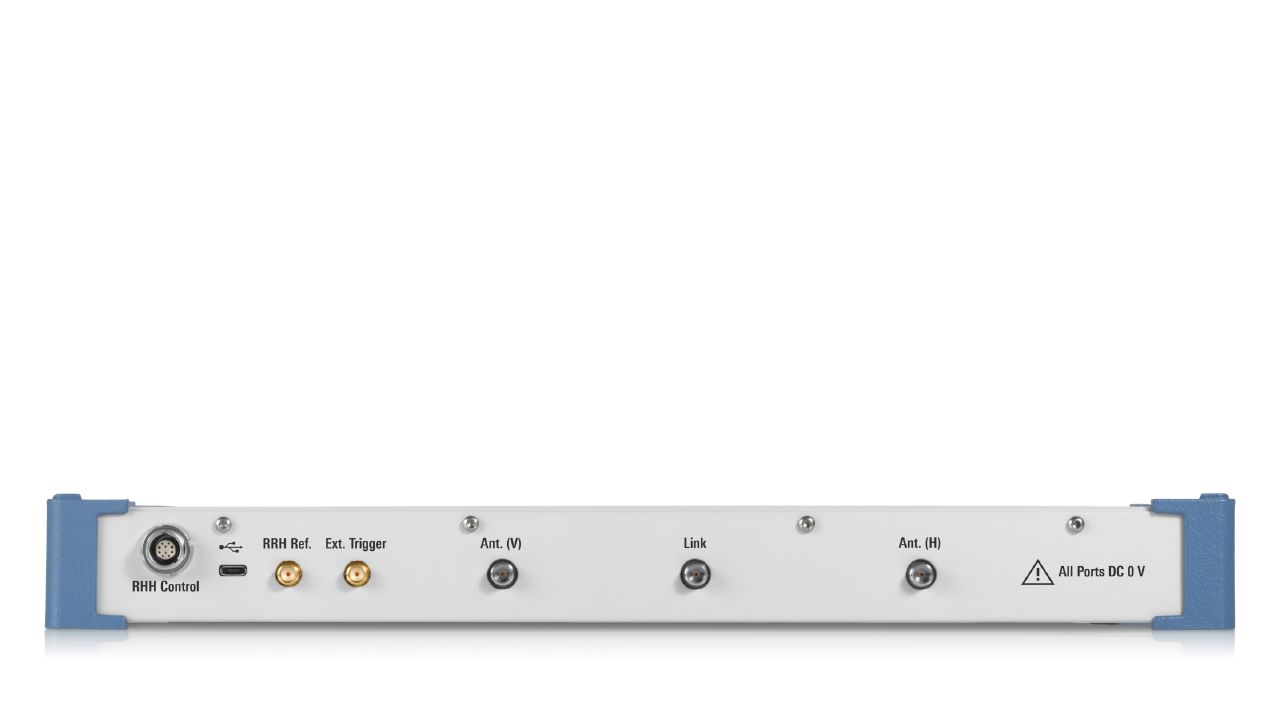

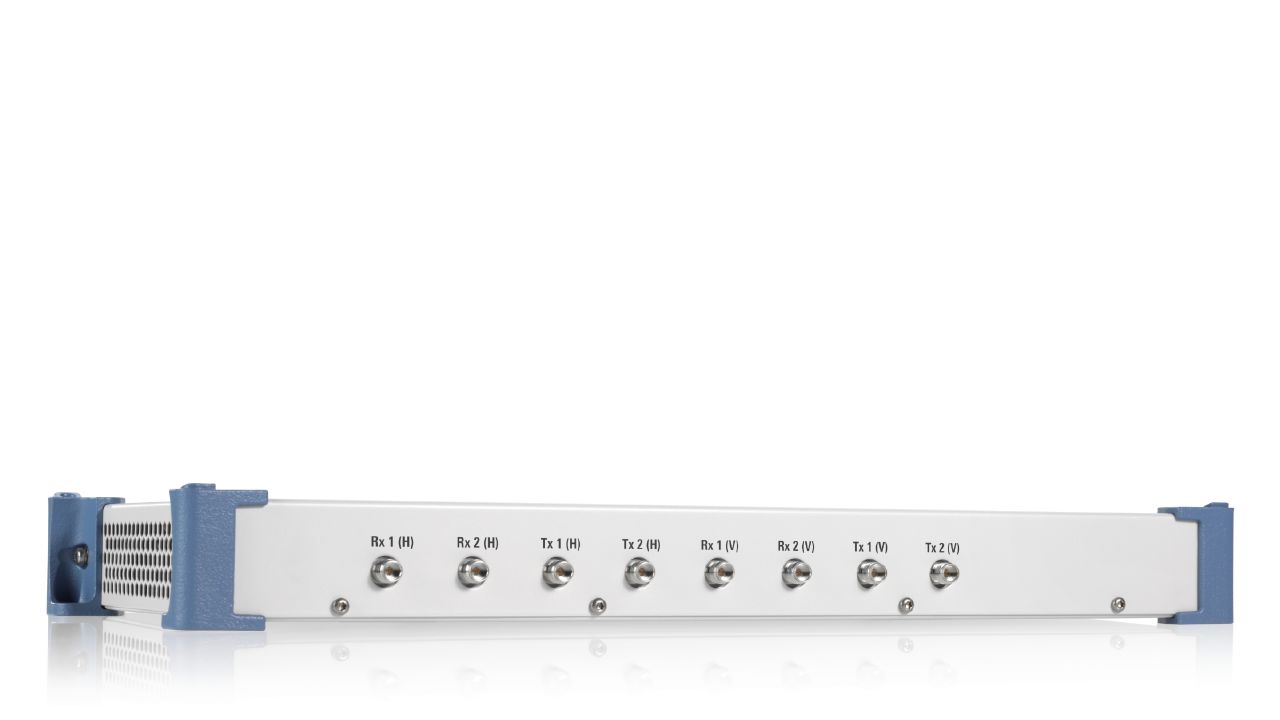

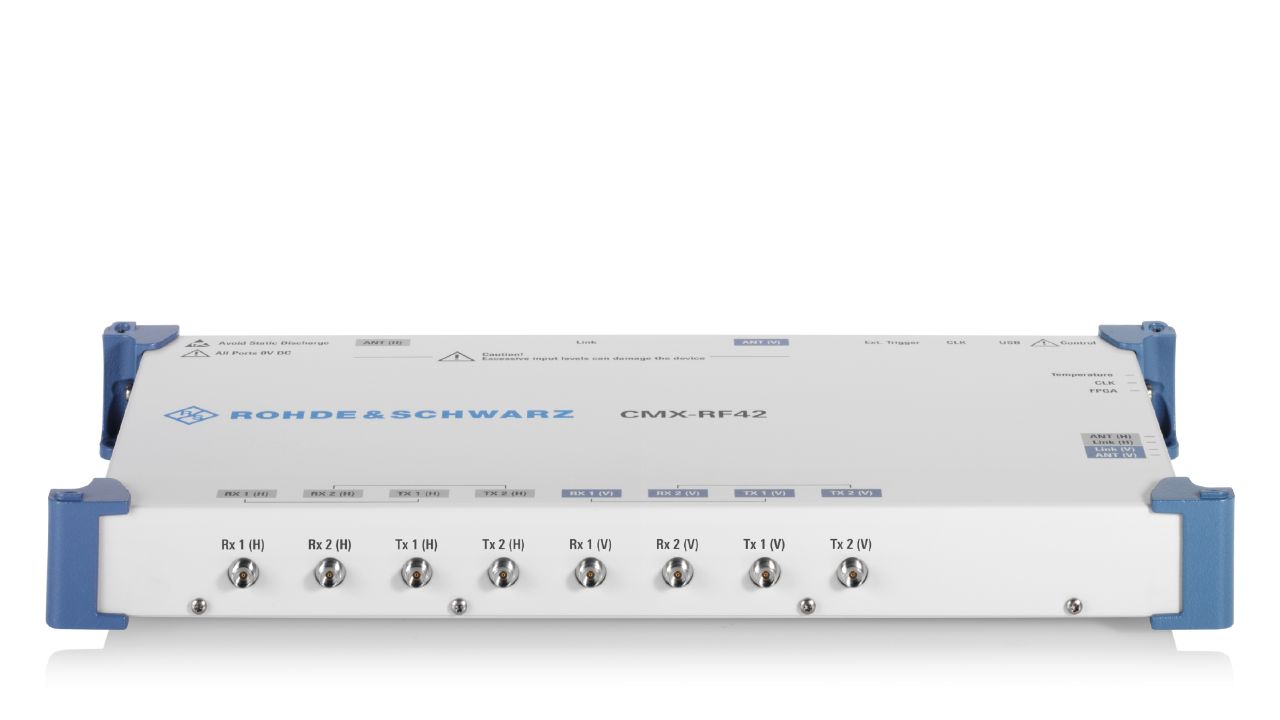

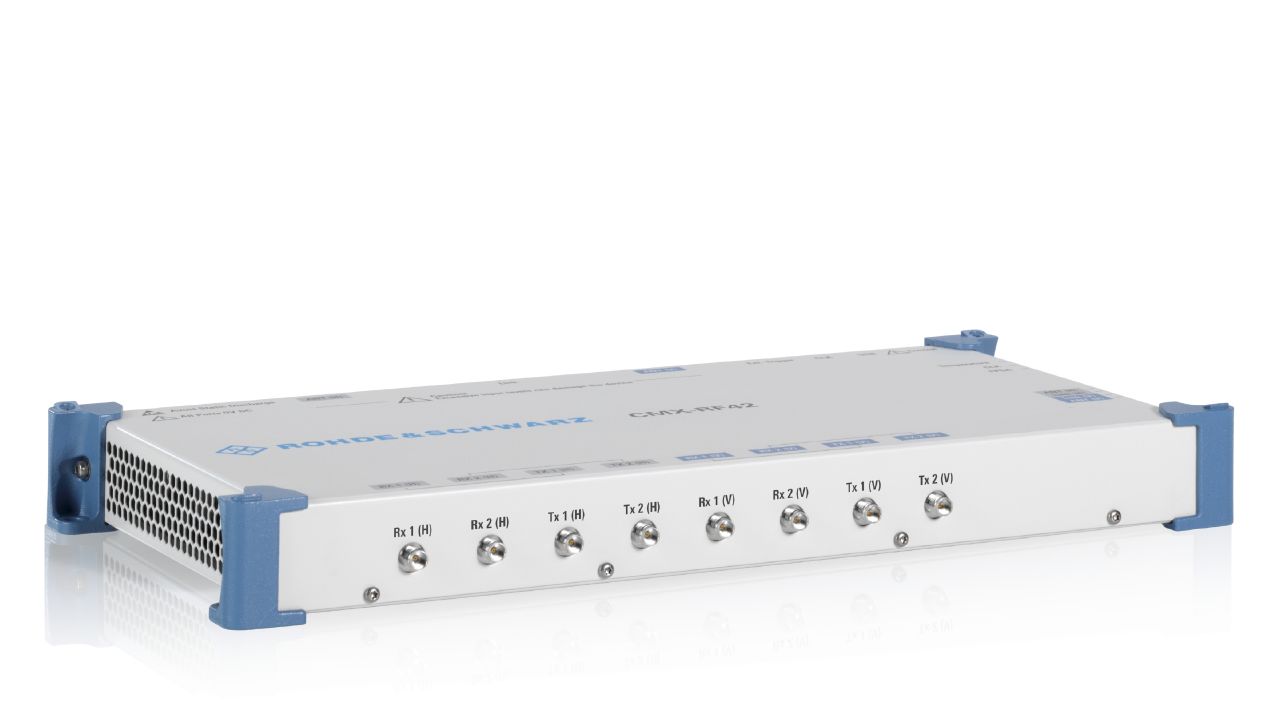

R&S®CMX-RF42
主動式射頻前端（44 GHz，5G mmWave 載波聚合）
- 類別: 無線裝置測試系統
- 製造商: Rohde & Schwarz
- 頻率範圍: 最高 44 GHz
- 支援頻段: 3GPP FR2-1：n257、n258、n260、n261
- 功能: 合併、放大、衰減多源射頻訊號
- 傳輸方向: TX 及 RX 雙向高效能放大器
- 動態範圍: 超越 3GPP 規格要求之額外動態餘裕
- 載波聚合: 支援 FR2-1 跨頻段載波聚合（Interband CA）
- 連接介面: 與 R&S®CMXHEAD 系列相容（如 R&S®CMXHEAD30）
- 母系統: 擴充 R&S®CMX500 5G 一體式訊號測試儀之 FR2 量測能力
- 應用領域: 5G mmWave 研發、法規認證、一致性測試
- 訂購料號: 1441.2220K02
- 資料表: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®CMX-RF42 是同級產品中體積最緊湊的主動式射頻前端設備，專為 5G FR2（毫米波）量測而設計。本設備可合併、放大並衰減來自多個訊號源的射頻訊號，全面涵蓋 3GPP FR2-1 主流頻段（n257 至 n261）。透過連接 R&S®CMXHEAD 系列射頻頭（如 R&S®CMXHEAD30），可實現跨頻段載波聚合等進階測試情境。R&S®CMX-RF42 亦透過 TX/RX 雙向高效能放大器大幅提升動態範圍，其額外動態餘裕超越 3GPP 規格要求，支援從早期研發至最終認證與法規符合性的完整測試流程。
主要特點
- 寬頻多頻段能力：支援 3GPP FR2-1 全部主流頻段（n257 至 n261），可將多個頻段的載波合併為單一輸入串流，供 FR2 測試腔體的饋入天線使用，實現跨頻段載波聚合測試。
- 寬動態範圍：TX 與 RX 方向均採用高效能放大器，顯著改善 5G 進階毫米波量測的動態範圍。額外的動態餘裕超越 3GPP 規格要求，支援更複雜的測試情境。
- 提升下行功率與上行靈敏度：擴展動態範圍以實現更高的下行效能及更強的上行靈敏度，滿足次世代 FR2 射頻設計的驗證需求。
- 最緊湊的主動式設備：同級產品中體積最小的主動式設備，整合多源訊號合併、放大與衰減功能於緊湊機體，易於系統整合。
- 與 CMX500 無縫整合：專為擴充 R&S®CMX500 5G 一體式訊號測試儀的 FR2/FR2-1 量測能力而設計，可搭配 R&S®CMXHEAD30 等 CMXHEAD 系列射頻頭使用。
- 全流程測試覆蓋：從早期研發階段至最終認證與法規符合性測試，提供完整的 5G FR2 射頻設計測試解決方案，確保量測結果可靠。
典型應用
- 5G mmWave 研發測試：支援次世代 5G FR2 射頻設計的早期研發驗證，提供超越規格的動態餘裕以應對複雜測試情境。
- 跨頻段載波聚合（Interband CA）：可將 FR2-1 中高低頻段的多個載波合併，提供單一串流供 OTA 測試腔體使用，支援 5G Advanced 載波聚合測試。
- OTA 一致性測試：搭配 R&S®ATS800R 或 R&S®ATS1800C OTA 測試腔體，進行 3GPP/CTIA 一致性與法規符合性測試。
- 毫米波 OTA 量測：與 R&S®CMX500 及 CMXHEAD 系列射頻頭協同作業，執行高準確度的 5G FR2 空中介面（OTA）量測。
- 認證與法規符合性驗證：提供從產品研發至最終市場認證所需的完整 FR2 射頻測試能力，確保符合各地區法規要求。
