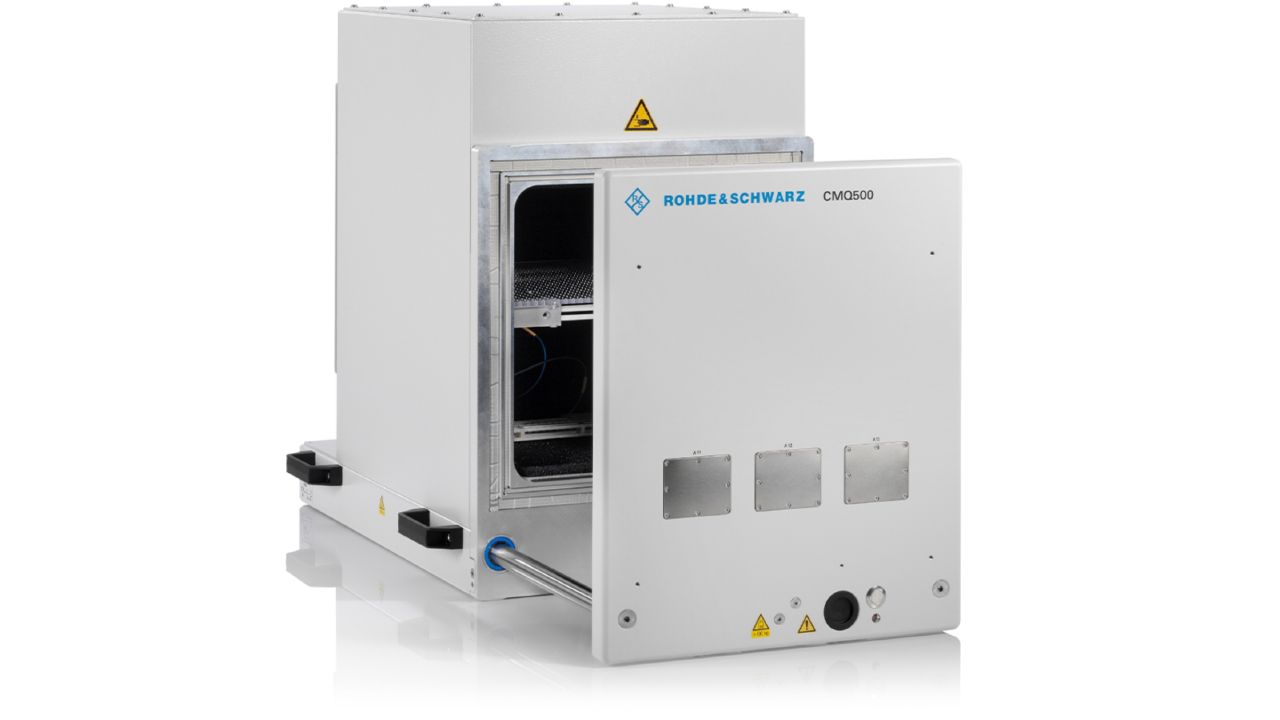

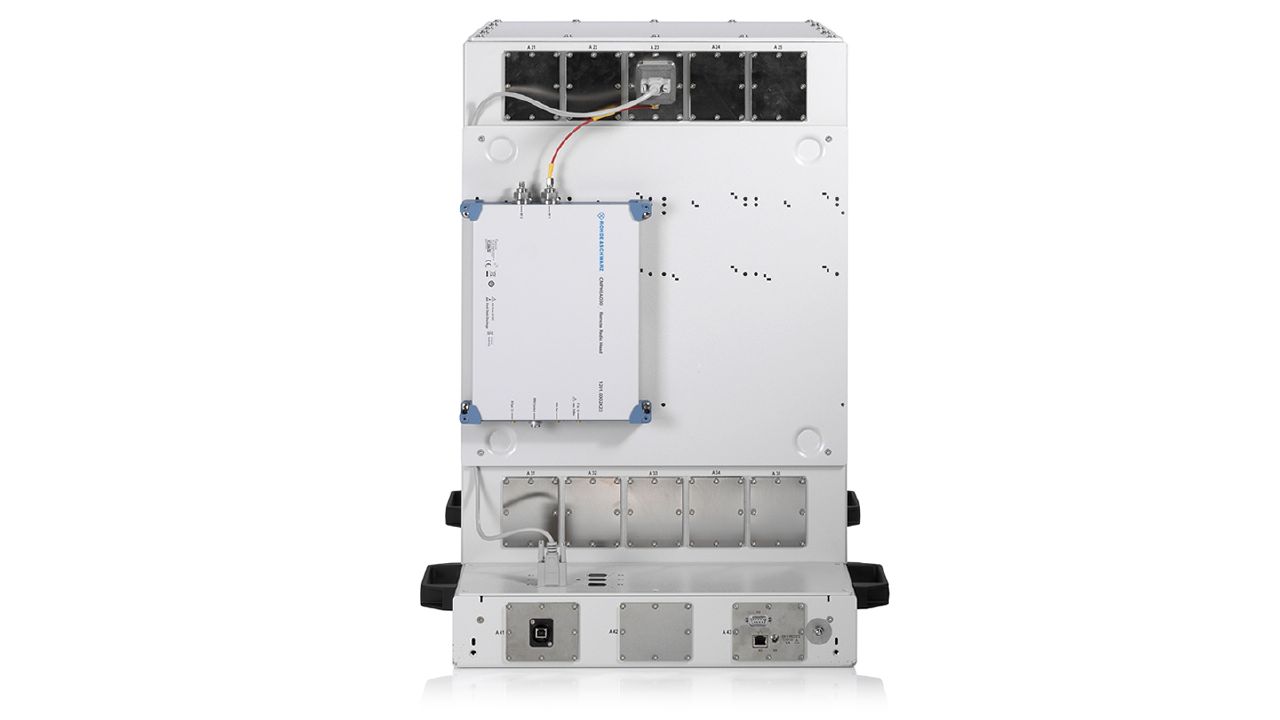

R&S®CMQ500
5G 終端與元件遮蔽屏蔽立方體（0.7 – 77 GHz，>80 dB）
- 類別: 天線測試系統與 OTA 暗室
- 製造商: Rohde & Schwarz
- 頻率範圍: 0.7 GHz to 77 GHz（R&S®CMQ-B501H）
- 遮蔽效能: > 80 dB (typ.)（R&S®CMQ-B501H）
- 反射率: < –20 dB (nom.)
- 外部尺寸（W × H × D）: 445 mm × 691 mm × 720 mm (17.5 in × 27.2 in × 28.3 in)
- 前開口尺寸（W × H）: 350 mm × 350 mm (13.8 in × 13.8 in)
- 抽屜尺寸（W × D）: 442 mm × 530 mm (17.4 in × 20.9 in)
- 抽屜行程（含緩衝器）: 315 mm (12.4 in)
- 機架安裝規格: 19", 10 HU
- 重量（不含天線籠）: 約 60 kg (110.2 lb)
- 操作溫度範圍: +5 °C to +45 °C
- 儲存溫度範圍: –20 °C to +60 °C
- 相對濕度（操作，+10 °C 至 +30 °C）: 90% noncondensing
- 相對濕度（操作，+10 °C 至 +40 °C）: 75% noncondensing
- 相對濕度（儲存，至 +60 °C）: 90% noncondensing
- 電源供應: 100 to 240 V AC, 1.4 A
- 饋通數量（後方）: 10
- 饋通數量（門上）: 3
- 饋通數量（底部後方）: 1
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽

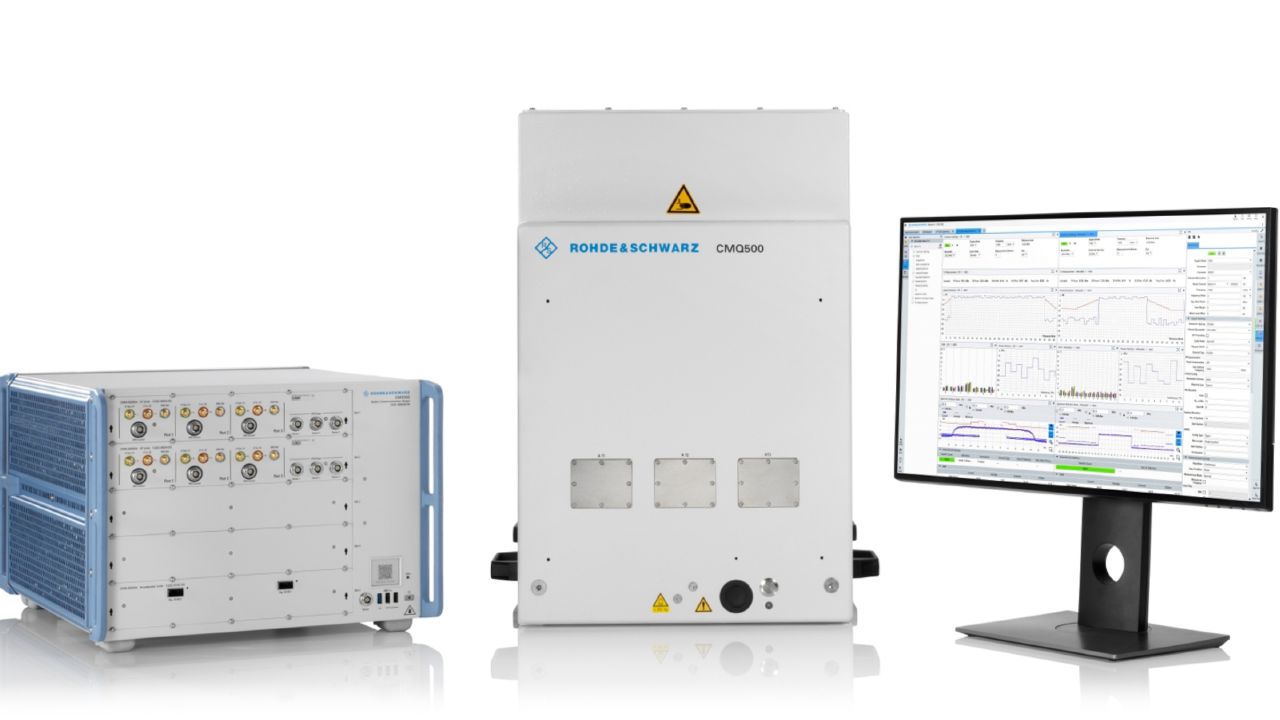

R&S®CMQ500 是一款緊湊型全整合式 OTA 測試解決方案，適用於各種應用場景中的 5G 裝置測試。其抽屜式設計支援在製造環境中完全自動化的裝置載入作業，堅固的機械結構確保在研發環境中提供可靠的量測結果。靈活的立方體設計涵蓋智慧型裝置、CPE、RFIC 及原型機等應用。R&S®CMQ500 符合 5G FR1 及 FR2 訊號測試需求，頻率範圍涵蓋 0.7 GHz 至 77 GHz。建議搭配 R&S®CMX500 無線電通訊測試儀或 R&S®CMW500 寬頻無線電通訊測試儀使用，以獲得最佳精度與重複性。
主要特點
- 支援 5G FR1 & FR2 訊號測試（頻率範圍 0.7 GHz 至 77 GHz）
- 與 R&S®CMX500 及 RRH 組成最佳化 OTA 測試系統，適用於研發環境
- 最佳 OTA 系統精度與量測重複性
- 佔地空間小，可整合至 19" 機架（10 HU）
- 天線與探針彈性定位，搭配萬向旋轉安裝座，可覆蓋多種靜區位置
- 抽屜式設計支援製造環境中的全自動裝置處理
- 多種線纜饋通選項，可縮短線纜長度以優化鏈路預算
- 固定幾何結構，無需定位儀，測試速度快
- 支援水平及垂直裝置放置，適用於不同天線陣列佈局
- 焊接主框架，設計強固，可承受數百萬次開關循環
典型應用
- 5G 智慧型裝置（手機、平板）OTA 效能測試
- CPE（客戶端設備）5G 連線品質驗證
- RFIC 及 5G 原型機天線特性量測
- 製造產線 5G 裝置回歸測試與量產品質管控
- 研發環境中 5G FR1 & FR2 網路模擬訊號測試
- UWB 及毫米波裝置的屏蔽環境測試
