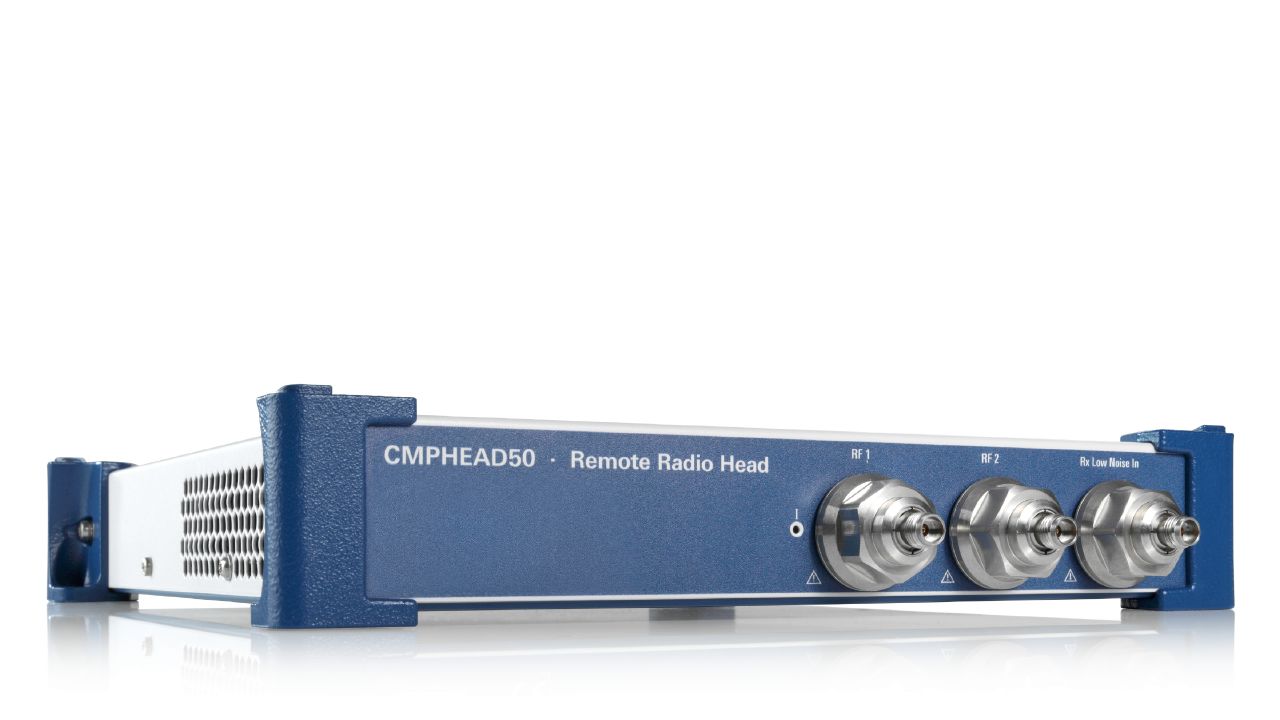

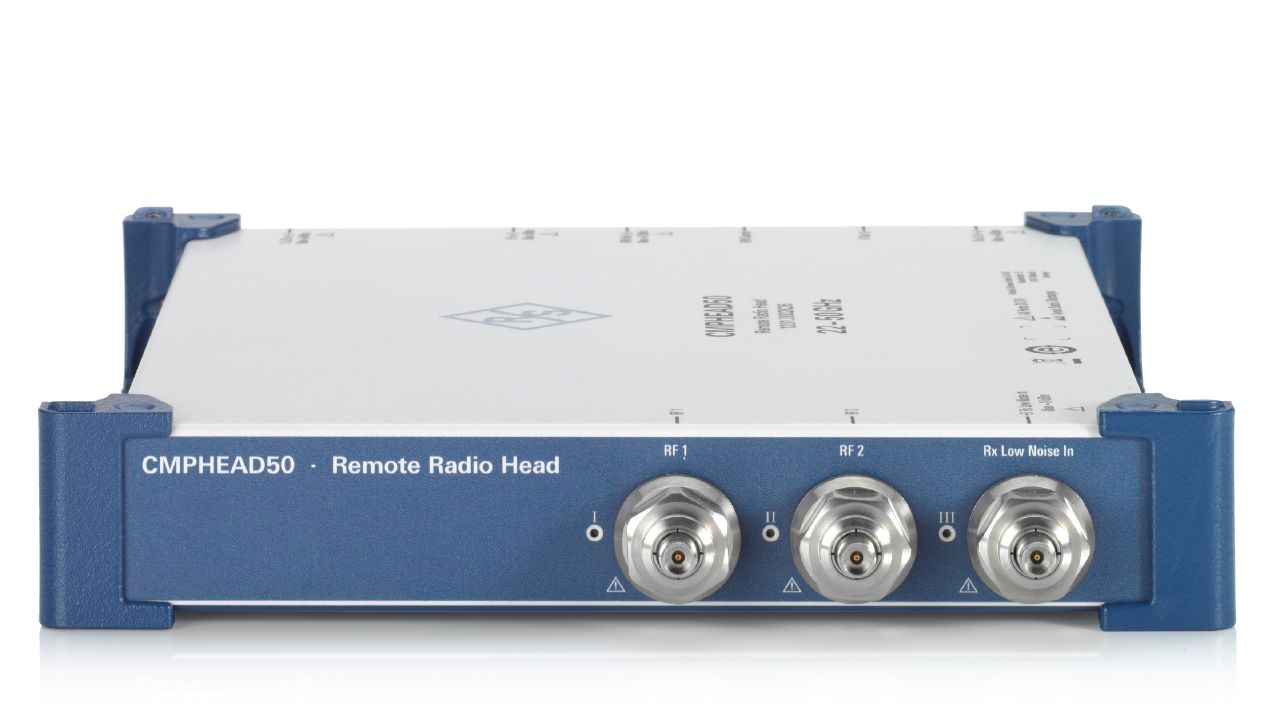

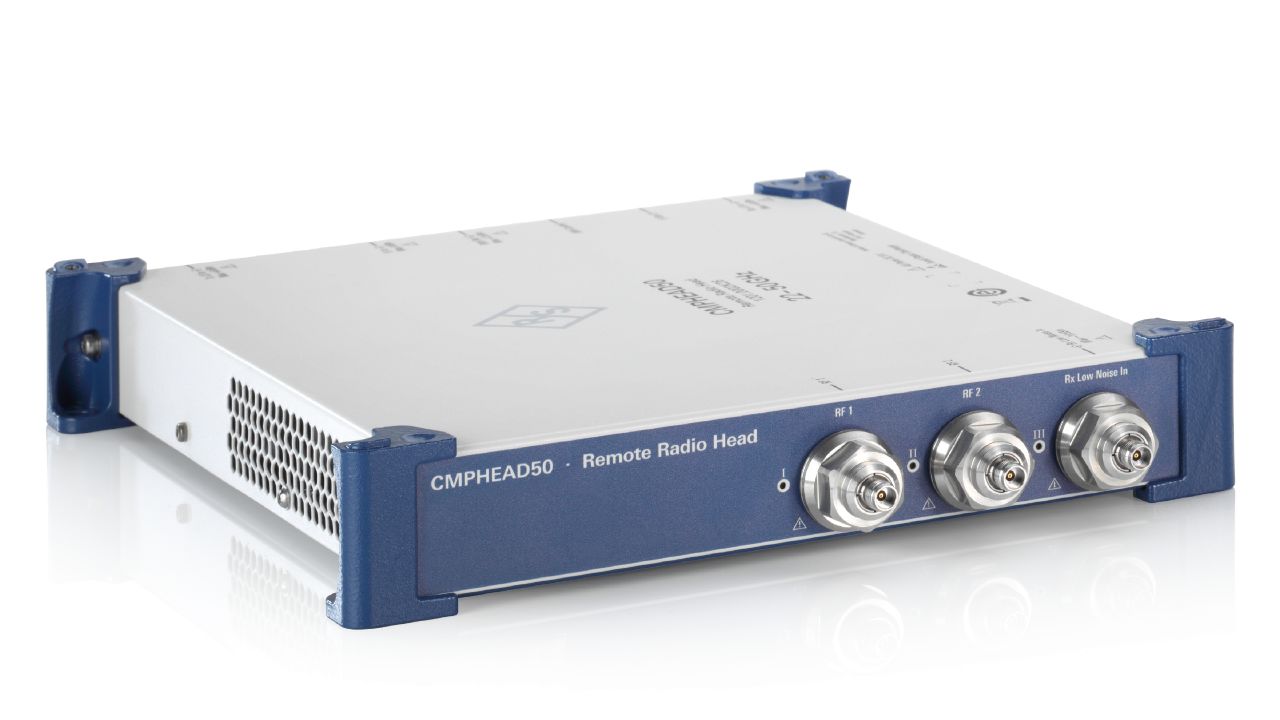

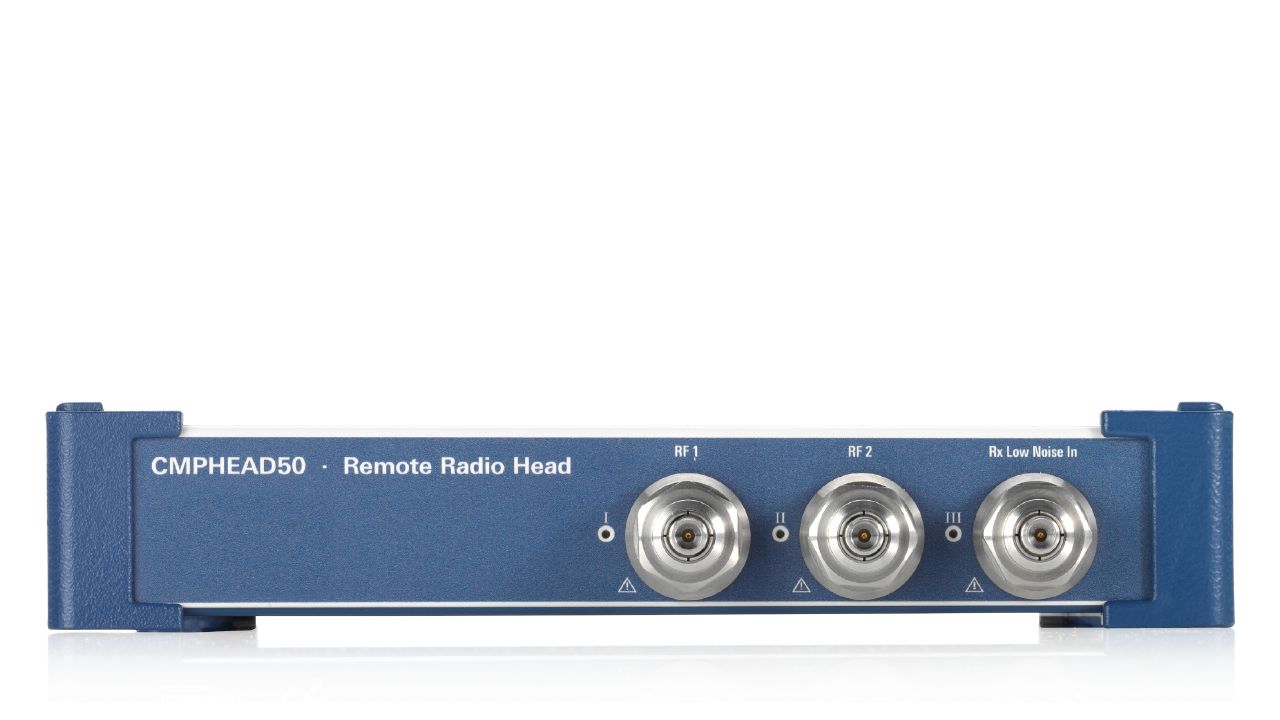

R&S®CMPHEAD50
mmWave 遠端射頻頭（21.84 – 50.20 GHz，搭配 CMP200）
- 類別: 無線裝置測試系統
- 製造商: Rohde & Schwarz
- 頻率範圍: 21.84 GHz 至 50.20 GHz
- 頻率解析度: < 0.1 Hz
- RF 輸出功率: 最高 +25 dBm
- 輸出電平解析度: 0.1 dB
- EVM（5G NR FR2 訊號）: 最佳可達 -46 dB / 0.5%
- 支援頻段: 全部 3GPP FR2-1 頻段（五個 mmWave 頻段）
- 測試方向: 雙向（TX / RX）
- 本地振盪器: TX/RX 各自獨立 LO（Dual LO）
- 外部 LO 輸入埠: TX 與 RX 各具獨立外部 LO 輸入
- RF 切換矩陣: 內建 mmWave RF 切換矩陣
- 低雜訊接收埠: 具備超高靈敏度低雜訊 RX 埠（HDR 模式）
- 訂購料號（基本型）: 1201.0002K26.base
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®CMPHEAD50 是新一代寬頻 mmWave 遠端射頻頭，專為非信令（non-signaling）應用所設計的高效能毫米波轉換器。本產品是市場上唯一支援以單一硬體組合對五個 mmWave 頻段進行雙向測試的遠端射頻頭，並配備 EVM 增強埠（EVM booster ports）。搭配 CMP200 無線通訊測試儀，可將測試覆蓋延伸至頻率範圍 2（FR2 / FR2-1）。更寬的動態範圍、完整的頻率覆蓋以及卓越的 EVM 性能，確保次世代 FR2 射頻設計從早期研發到最終認證及法規符規測試的最佳量測精度。
主要特點
- 全頻率範圍覆蓋 21.84 GHz 至 50.2 GHz：是市場上唯一支援 FR2-1 所有 3GPP 頻段、且同時具備 TX 與 RX 各自獨立外部 LO 輸入的遠端射頻頭
- 寬動態範圍搭配低雜訊 RX 埠：標準 TX/RX 埠已具優異 EVM 性能，新增低雜訊 RX 埠可將靈敏度提升至全新水準，適合超低功率量測
- Dual LO 架構及外部 LO 埠：下行與上行路徑各採用獨立本地振盪器，確保 TX 與 RX 方向均具最佳 RF 訊號品質
- 外部 LO 埠支援 EVM 增強（EVM Booster）：可進一步提升前沿射頻量測的 EVM 性能
- 內建 mmWave RF 切換矩陣：整合 RF 切換架構，簡化系統配置並支援多頻段切換
- 單一硬體組合支援五個 mmWave 頻段雙向測試：大幅降低測試成本與設備複雜度
典型應用
- 5G NR FR2 / FR2-1 使用者設備（UE）非信令射頻測試
- 次世代 mmWave 射頻設計早期研發驗證
- 最終認證與法規符規測試（Certification & Regulatory Compliance）
- 高動態範圍毫米波接收靈敏度量測
- 5G 毫米波多頻段切換性能驗證
可用機型 ／ 型號變體
本系列提供以下 1 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| 1201.0002K26.base | R&S®CMPHEAD50 基本型，含五個 mmWave 頻段支援、雙向測試、Dual LO 及低雜訊 RX 埠 | 詢價 → |
