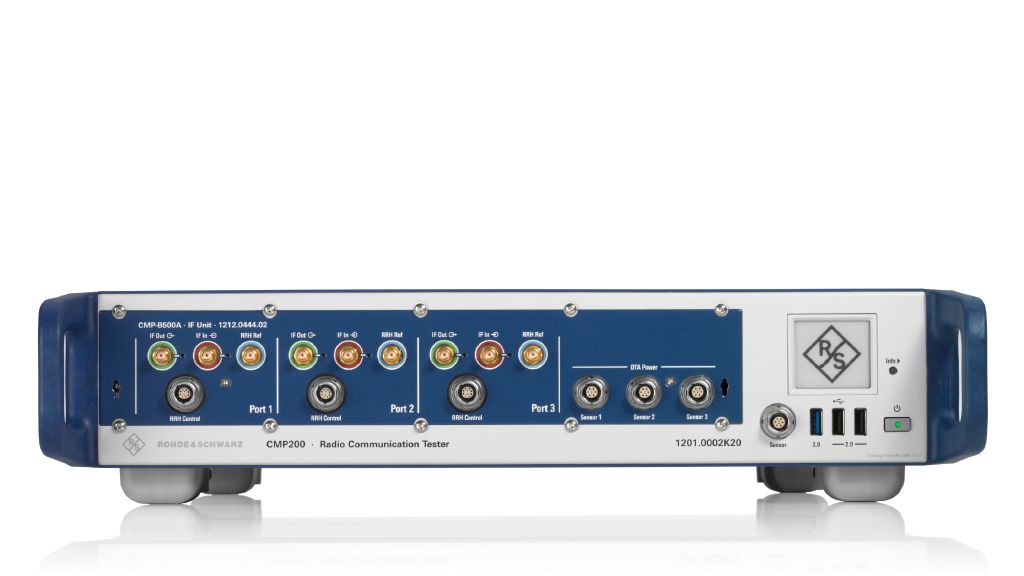

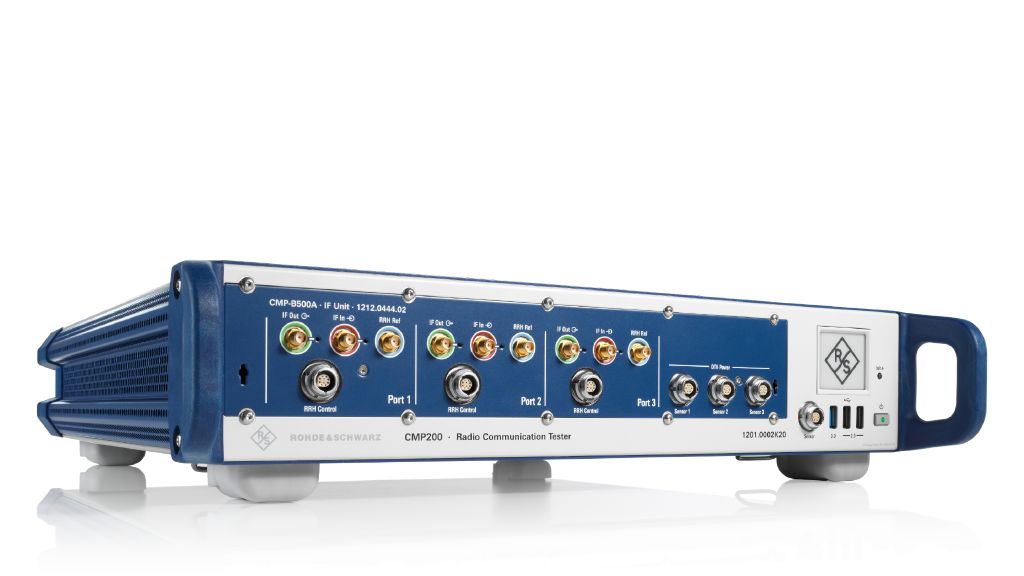

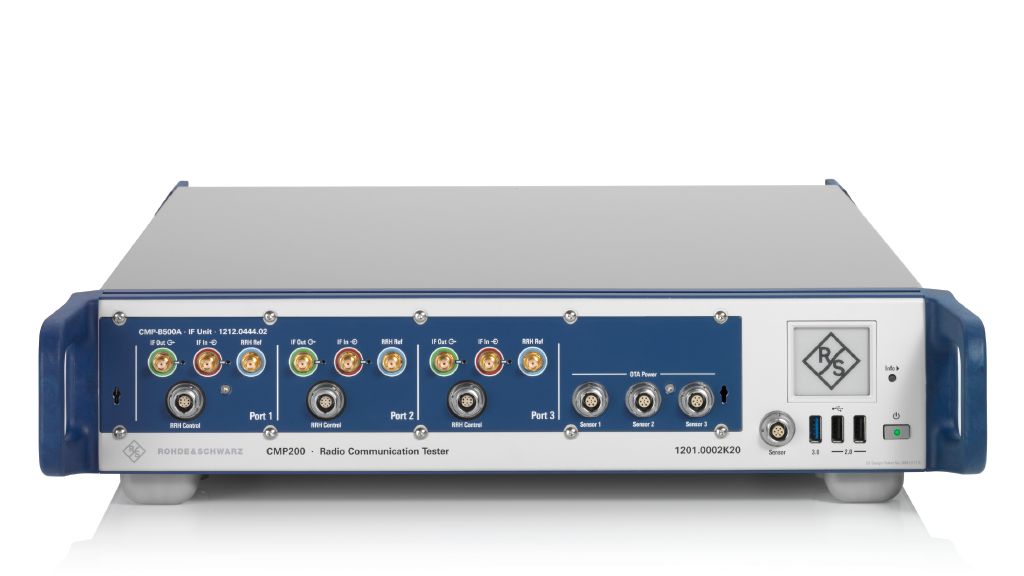

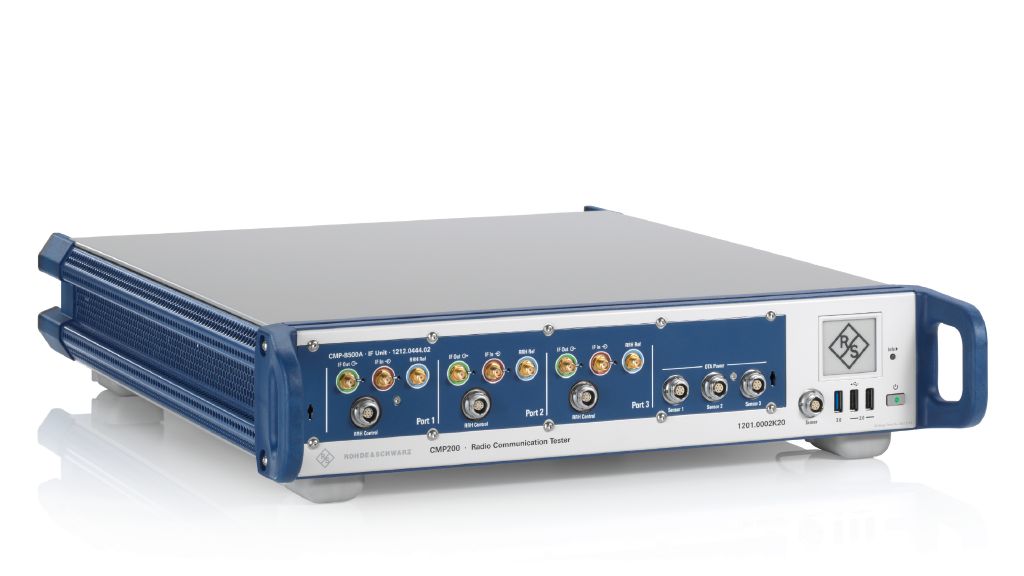

R&S®CMP200
mmWave 無線通訊測試儀（IF 6 – 20 GHz，並行多 DUT 測試）
- 類別: 無線裝置測試系統
- 製造商: Rohde & Schwarz
- IF 頻率範圍: 6 GHz 至 20 GHz
- 支援頻段: 5G NR FR2（包含 28 GHz 及 39 GHz mmWave 頻段）
- 測試架構: 非訊號（Non-signaling）測試
- 內建功能: 向量訊號分析儀（VSA）＋任意波形產生器（ARB）
- 遠端射頻頭: 最多連接三台 R&S®CMPHEAD30（上/下頻率轉換至 FR2）
- 天線 / 探棒埠: 每台 CMPHEAD30 最多支援 6 根天線或探棒
- 總路徑數量: 最多 6 條路徑（透過 CMPHEAD30 管理）
- 並行 DUT 測試: 支援多台待測裝置（DUT）同步量測
- 量測速度: 超高速量測（Ultrafast measurement speed）
- 路徑校正: 全自動路徑補償（Automated path correction）
- 校準方式: 內建獨特校準程序，可於正常量測期間進行系統校準
- 基礎料號: 1201.0002K20.base
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®CMP200 無線電通訊測試儀是一款整合型中頻（IF）測試儀，結合向量訊號分析儀（VSA）與任意波形產生器（ARB）功能，專為 5G mmWave FR2 RF 參數測試所設計。採用「分離式」架構（Split Concept）——CMP200 負責 IF（6–20 GHz）處理，搭配最多三台 R&S®CMPHEAD30 遠端射頻頭將訊號上/下轉頻至真正的 5G FR2 mmWave 頻率（如 28 GHz、39 GHz）。獨特的全自動路徑補償機制與內建校準程序，確保可在正常量測作業中同步執行系統校準而無需中斷。支援多台 DUT 並行測試與超高速量測，可靈活應用於從晶片研發、模組驗證到量產測試的完整生命週期。
主要特點
- IF 頻率範圍 6 GHz 至 20 GHz，透過最多三台 R&S®CMPHEAD30 遠端射頻頭擴充覆蓋 5G FR2 mmWave 全頻段（含 28 GHz 與 39 GHz）
- 分離式架構（Split Concept）：CMP200 IF 測試儀與 CMPHEAD mmWave 遠端射頻頭分離，兼顧靈活部署與卓越 mmWave 量測性能
- 支援多台 DUT 同步並行測試，搭配超高速量測能力，大幅提升生產線測試吞吐量
- 全自動路徑補償（Automated Path Correction）：獨有校準機制可在正常量測期間執行系統校準，零停機保障量測精度
- 每台 CMPHEAD30 支援最多 6 根天線或探棒、最多 6 條訊號路徑，適用於波束成形（Beamforming）與功率量測
- 非訊號（Non-signaling）測試架構：不依賴訊號協定，直接進行 RF 參數量測，量測速度更快、設定更靈活
- 強固機械設計：針對 FR2 頻率精密操作需求而設計，確保高可靠性與長期穩定性
- 一台主機支援從晶片開發、模組測試到量產裝置測試的全生命週期應用，降低總測試成本
典型應用
- 5G NR FR2 mmWave 使用者設備（UE）RF 參數非訊號測試
- mmWave 晶片（Chipset）研發與特性分析
- 5G 模組（Module）驗證與認證前測試
- 量產裝置並行測試（Multi-DUT Production Testing）
- 波束成形（Beamforming）天線性能量測
- OTA（Over-The-Air）功率量測與 RF 性能驗證
可用機型 ／ 型號變體
本系列提供以下 3 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| 1201.0002K20.base | 整合 VSA 與 ARB 產生器功能的 IF 測試儀（6–20 GHz），可搭配最多三台 CMPHEAD30 遠端射頻頭擴充至 5G FR2 mmWave 頻段 | 詢價 → |
| — | CMP200 主機加掛一台 R&S®CMPHEAD30，覆蓋 5G FR2 頻段，支援最多 6 路天線/探棒，適用於晶片開發與模組測試 | 詢價 → |
| — | CMP200 主機連接三台 CMPHEAD30，可同步控制最多 18 路路徑，支援大規模並行多 DUT 生產測試 | 詢價 → |
