R&S®ATS800B
桌上型 CATR 緊縮場天線測試系統（>50 GHz）
- 類別: 天線測試系統與 OTA 暗室
- 製造商: Rohde & Schwarz
- 測試方式: 間接遠場法（Indirect Far-Field，CATR 緊縮場技術）
- 頻率範圍: 50 GHz 以上，涵蓋完整 FR2 頻段（毫米波）
- 系統佔地面積: 0.8 m²
- 外形設計: 桌上型（Benchtop）緊縮場天線測試系統
- 反射面精度: 最高等級反射面精度，提供極高靜區準確性
- 5G 合規性: 3GPP 核准之 OTA 測試方法（間接遠場法）
- 適用頻段: 5G NR FR2（毫米波）
- 基礎型號 SKU: 1534.2707.base
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽

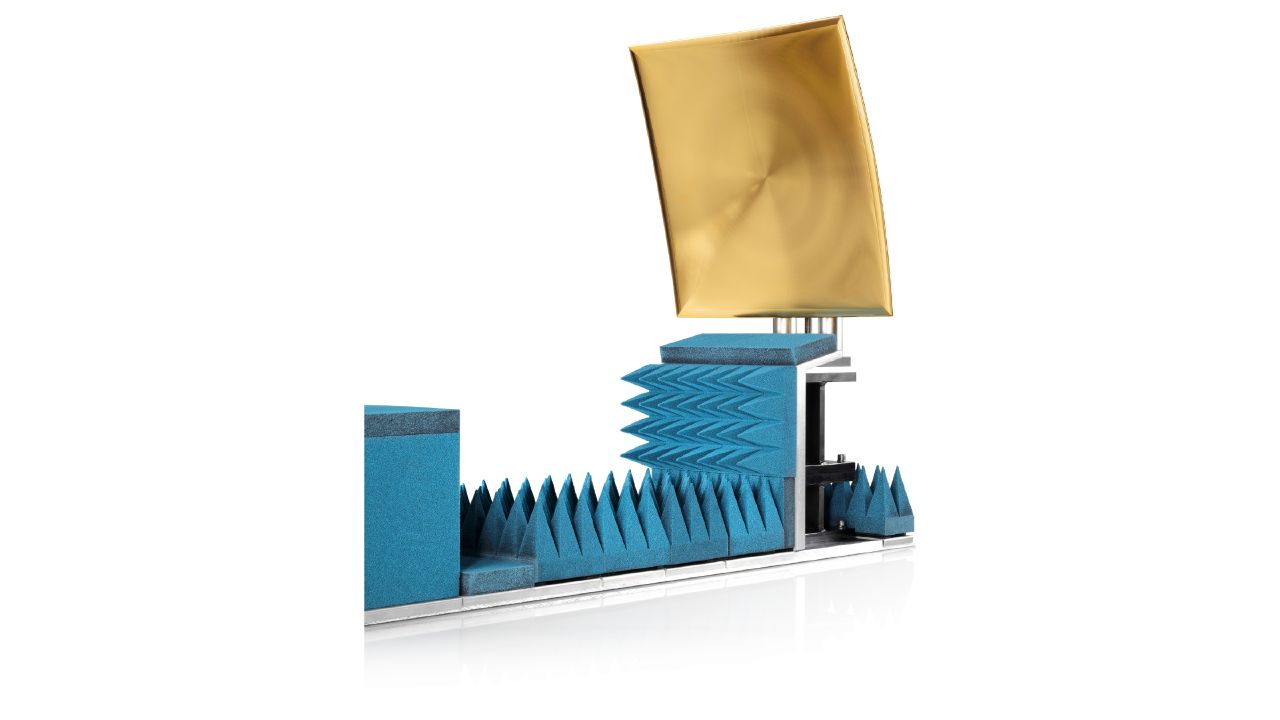

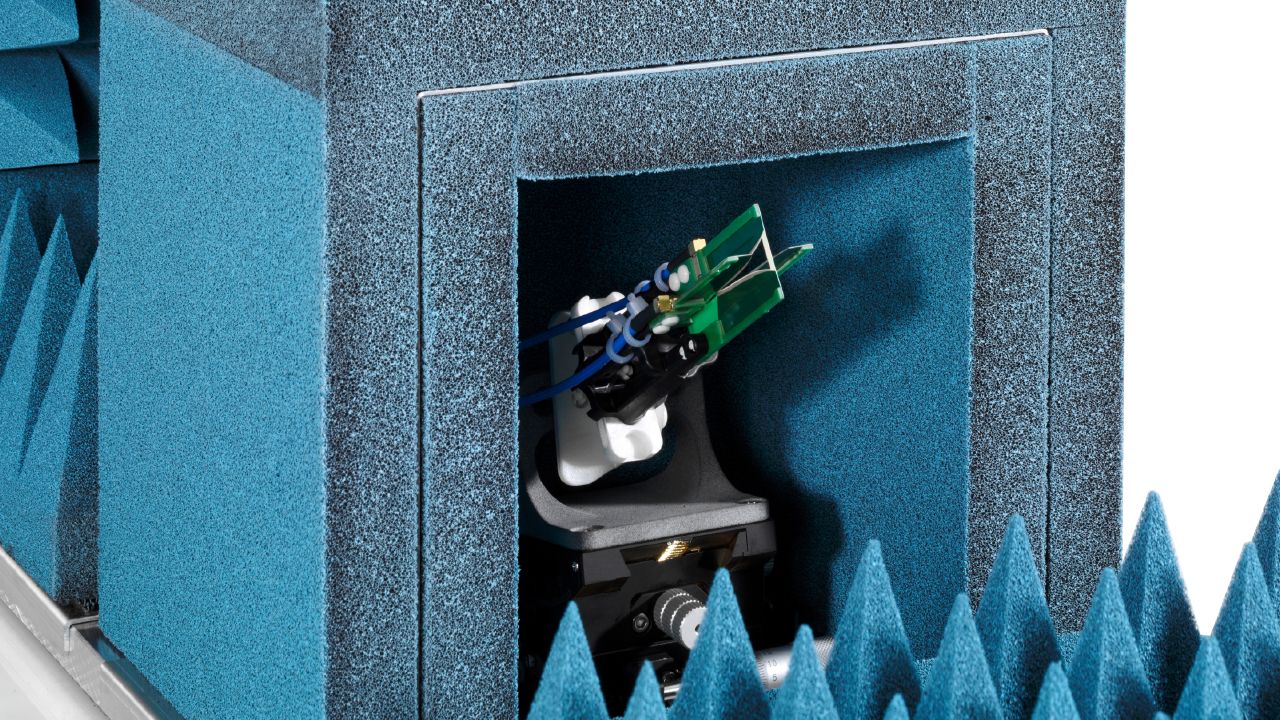

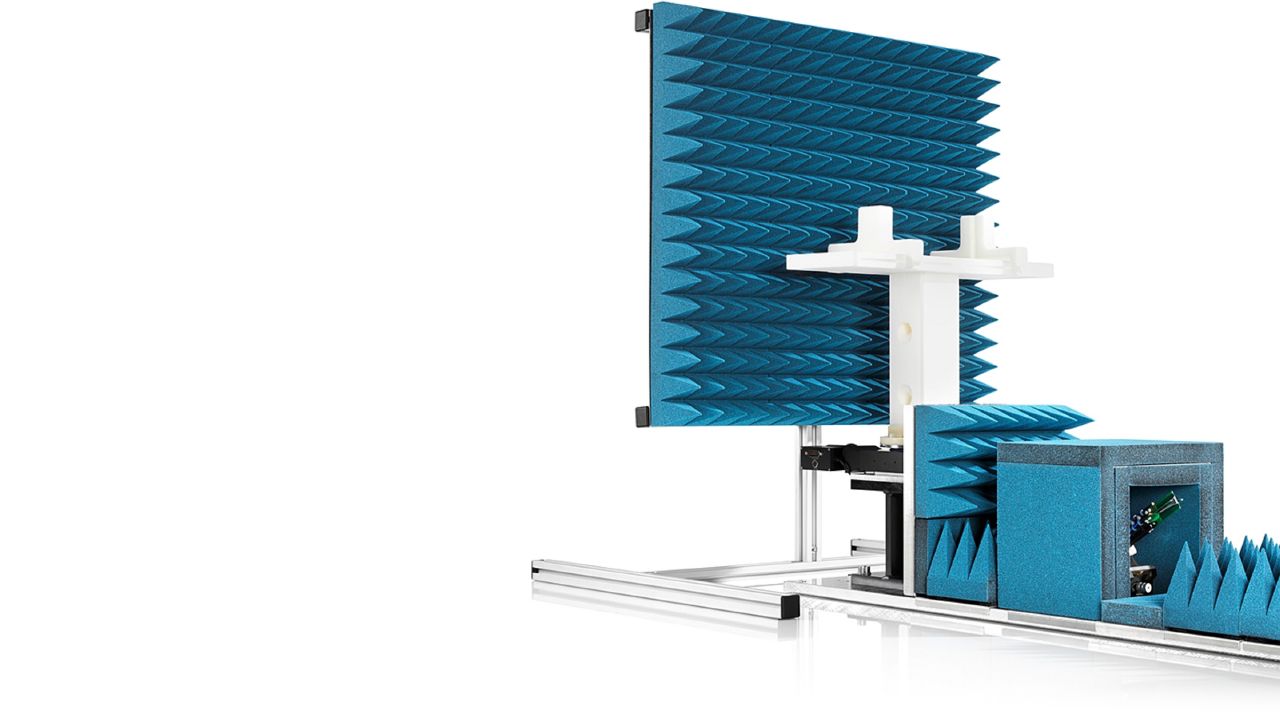

R&S®ATS800B 是一款基於 CATR（緊縮場天線量測範圍）技術的超緊湊桌上型遠場 OTA（空中介面）測試系統，專為各種規模的研發實驗室設計。系統採用間接遠場法，符合 3GPP 5G OTA 測試規範，支援 50 GHz 以上頻率，完整涵蓋 5G NR FR2 毫米波頻段。在僅 0.8 m² 的系統佔地面積下，提供業界領先的靜區尺寸，配備業界最高精度反射面確保優異的靜區準確性。透過與 Rohde & Schwarz 測試系統整合的一站式解決方案，可在實驗室環境中快速、流暢地完成 5G 裝置天線效能與毫米波特性量測，協助加速產品開發進程並降低量產修改成本。
主要特點
- 超緊湊桌上型 CATR 遠場天線測試系統，佔地面積僅 0.8 m²，可在任何規模實驗室中進行遠場空中介面（OTA）RF 量測
- 採用業界最高精度反射面，提供極高靜區準確性，在同類桌上型系統中靜區尺寸無可比擬
- 獨特的桌上型 CATR 設計支援 50 GHz 以上頻率，完整涵蓋 5G NR FR2 毫米波頻段，在同類系統中頻率範圍最寬
- 採用 3GPP 核准之間接遠場法（CATR 技術），完全符合 5G OTA 測試規範，確保測試結果可被業界標準認可
- 與 Rohde & Schwarz 測試系統整合的一站式解決方案，快速流暢完成毫米波範圍內 5G 裝置天線效能與特性量測
- 於研發早期階段即可優化 RF 模組整體效能，防止後期大量原型機的昂貴修改，縮短產品上市時程並降低開發成本
典型應用
- 5G NR FR2 毫米波裝置天線效能 OTA 測試（研發階段）
- 5G FR2 RF 模組早期開發階段空中介面量測與優化
- 毫米波頻段天線特性分析與遠場量測
- 5G 用戶終端設備（UE）天線方向圖量測
- 學術研究機構毫米波天線研究應用
- 工程原型驗證，降低後期量產修改風險
可用機型 ／ 型號變體
本系列提供以下 1 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| 1534.2707.base | 桌上型 CATR 緊縮場天線測試系統基本配置，含高精度反射鏡，支援 50 GHz 以上頻率範圍，適用於研發實驗室 OTA 測試 | 詢價 → |
