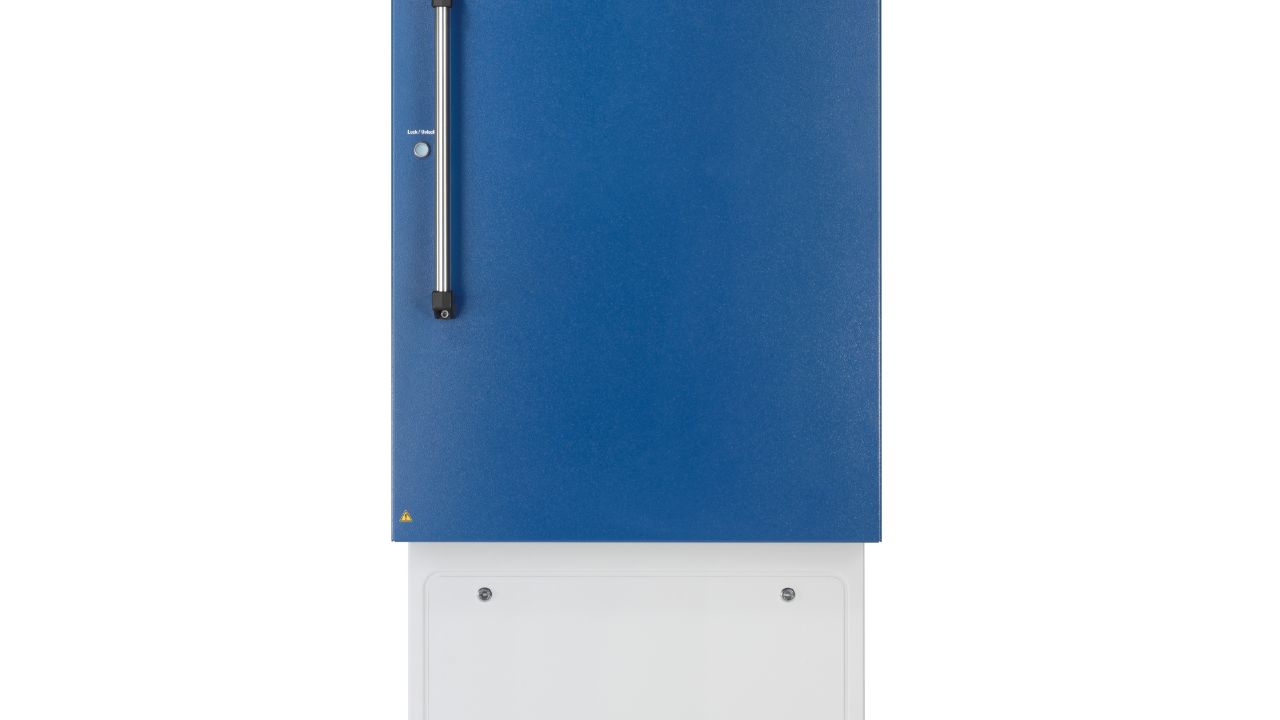

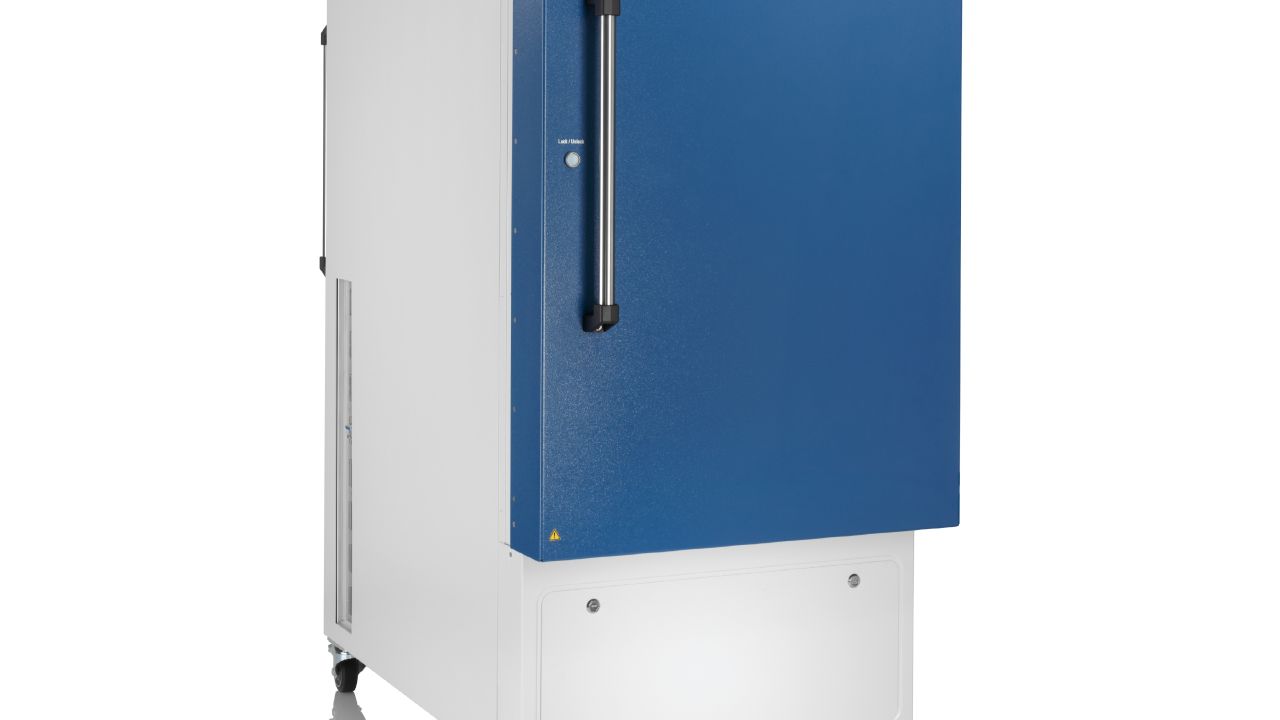

R&S®ATS1800C
緊湊型 3GPP 兼容 OTA 暗室（5G NR FR2 毫米波，CATR）
- 類別: 天線測試系統與 OTA 暗室
- 製造商: Rohde & Schwarz
- 頻率範圍（帶內）: 23.5 GHz to 44.3 GHz (meas.)
- 頻率範圍（帶外 OOB）: 6 GHz to 92 GHz
- 遮蔽效能: > 90 dB (meas.)
- 饋電天線極化: 雙極化 (dual polarized)
- RF 接頭（饋電 H/V）: 2 × PC 1.85 mm (f)
- RF 接頭（鏈路／待測物）: 1 × PC 1.85 mm (f)
- 靜區尺寸（標準反射器 CATR-REFL1）: Ø 30 cm
- 靜區尺寸（大型反射器 CATR-REFL6）: Ø 40 cm
- 振幅性能 — 平均幅度漸變: < 1.5 dB (meas.)
- 振幅性能 — 平均幅度紋波: < 0.5 dB (meas.)
- 相位偏差（28 GHz）: ±7.5° (meas.)
- 相位偏差（39 GHz）: ±10° (meas.)
- 路徑損耗（28 GHz）: < 51 dB
- 路徑損耗（39 GHz）: < 53 dB
- 電源供應: 100 V to 120 V / 200 V to 240 V (AC), 50 Hz to 60 Hz, max. 5 A
- 重量: approx. 500 kg (1102.31 lb)
- 外觀尺寸（W × H × D）: 0.90 m × 1.99 m × 1.53 m (35.43 in × 78.35 in × 60.24 in)
- 腳輪數量: 4
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®ATS1800C 是基於緊湊型天線測試範圍（CATR）技術的暗室，專為 5G NR FR2 毫米波頻段的天線、模組與裝置進行空中傳輸（OTA）測量而設計，覆蓋從研發到 3GPP 法規符合性測試的完整生命週期。其小巧的佔地面積（1.3 m²）配備車輪底座，可輕鬆移動並穿過標準門寬，同時提供高達 92 GHz 的寬頻率範圍與超過 90 dB 的遮蔽效能。搭載高精度雙向拋物面 CATR 反射器、帶硬體觸發的 3D 定位器，以及自動饋電切換器，使其成為業界最完整的 5G 毫米波 OTA 測試平台，並完全符合 3GPP 標準，可支援 CTIA FR2 天線性能測試及多角度入射（RRM）測試擴充。
主要特點
- 符合 3GPP 規範且可移動的 CATR 測試暗室，適用於 FR2 頻段（5G NR FR2）
- 寬頻率範圍支援：帶內 23.5 GHz 至 44.3 GHz，帶外最高 92 GHz
- 高達 40 cm 直徑靜區（搭配 CATR-REFL6 大型反射器），佔地僅約 1.3 m²
- 遮蔽效能 > 90 dB (meas.)，確保測試環境無干擾

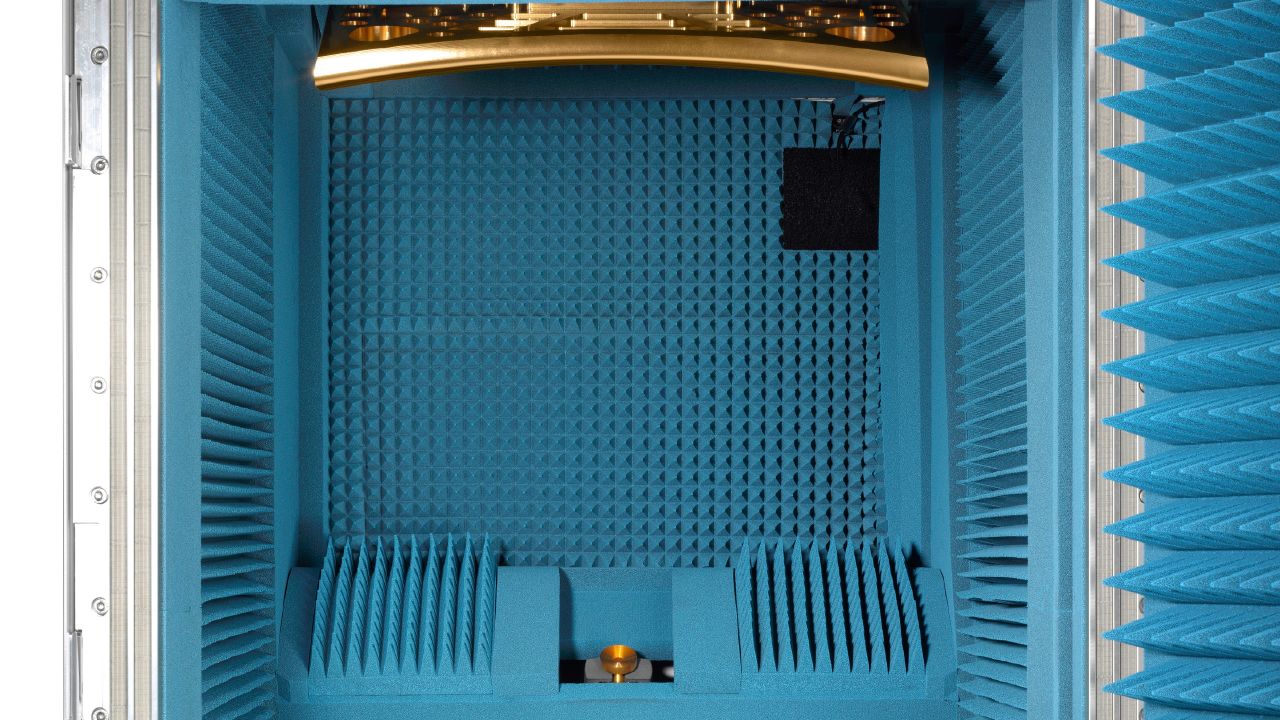

- 最先進雙向拋物面 CATR 反射器，具優化捲邊設計，反射面粗糙度 < 1 μm RMS，確保靜區內均勻功率分布
- 內建硬體觸發功能的球形 3D 定位器（方位角 ± 181°，觸發精度 < 0.01°），顯著縮短測試時間
- 自動饋電切換器（最多 4 個饋電天線，切換速度 < 5 秒），輕鬆實現寬頻帶無縫覆蓋
- 可選極端溫度測試模組（CATR-TEMP2），支援 -40 °C 至 +85 °C 的 3D 輻射量測
- 支援多角度入射（AoA）測試，可擴充左／右側腔體（R&S®ATS1800M），滿足 RRM 測試需求
- 可選紅外熱像攝影機（CATR-CAM1），遠端監控待測物熱耗散狀況
- 整合 USB 3.2 集線器與乙太網路交換器，確保待測物連線穩定
典型應用
- 5G NR FR2 天線、模組與裝置的 OTA 測量（TRP、EIRP、EIS）
- 智慧型手機、筆記型電腦及小型基地台的天線性能測試
- CTIA FR2 天線性能測試（含幻影頭與幻影手）
- 帶外（OOB）輻射及無線電資源管理（RRM）測試
- 波束成形特性量測與裝置設計驗證（R&D）
- 3GPP 符合性測試（Conformance Testing）
- 極端溫度條件下（-40 °C 至 +85 °C）的 3D 輻射測量
- 多角度入射（AoA）及換手場景模擬
